5.拆装高压导线

5.拆装高压导线

（1）拆卸步骤

1）断开蓄电池的负极电缆。

2）回收制冷剂。

3）按照图5-41所示，拆卸排出软管与压缩机之间的固定螺母。

图5-41 拆卸排出软管与压缩机之间的固定螺母

4）拆卸左侧前照灯壳体。

5）按照图5-42所示，拆卸冷凝器板管螺母和制冷剂排放软管。

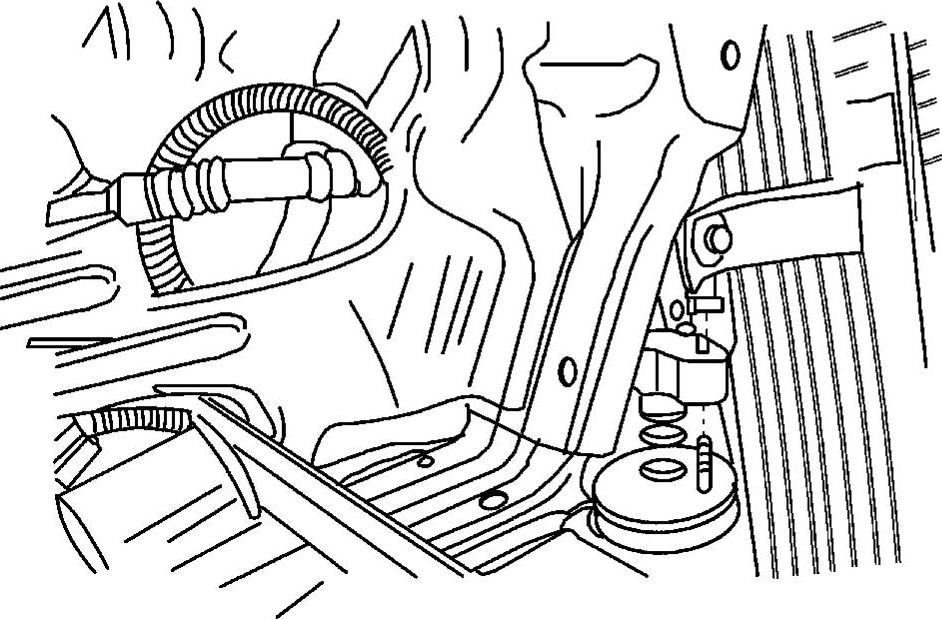

图5-42 拆卸冷凝器板管

6）拆卸空气滤清器壳体总成。

7）断开压力传感器插接器，从前圆板上拆卸液管管板到膨胀阀的固定螺母。

8）拆卸左侧前照灯壳体。

9）按照图5-43所示，拆卸液管板至储液干燥器的固定螺母。

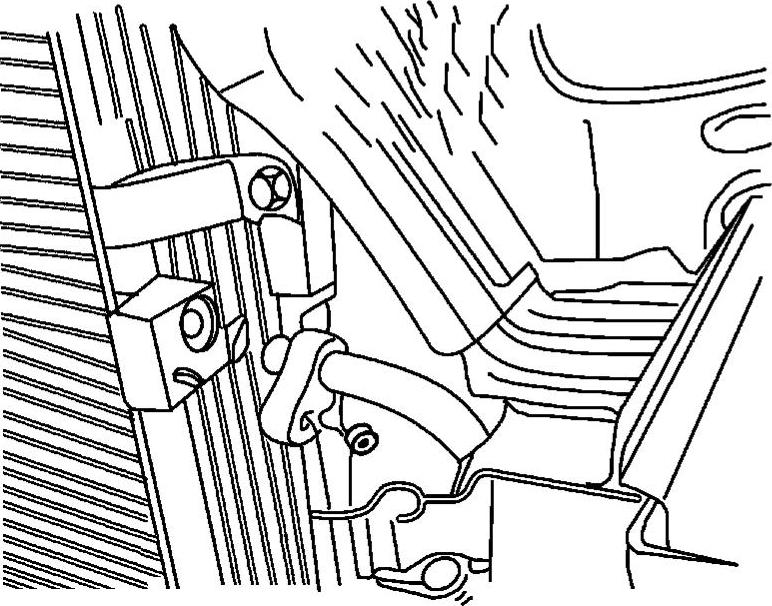

图5-43 拆卸液管板至储液干燥器的固定螺母

10）按照图5-44所示，拆卸液管至车辆管箍螺栓，并从车上拆卸液管。

图5-44 拆卸液管

（2）安装步骤

1）将液管安装到车上，安装螺栓，并紧固。

2）将O形密封圈安装到储液干燥器上。

3）安装液管至储液干燥器固定螺母，并紧固。

4）安装左侧前照灯壳体。

5）将蒸发器管管板固定螺母安装到前围板上，并紧固，然后连接压力传感器的插接器。

6）安装空气滤清器壳体总成。

7）将制冷剂排出软管安装到车上，安装冷凝器的管板螺母。

8）安装左侧前照灯壳体。

9）安装排出软管管板与压缩机之间的固定螺母，并紧固。

10）连接蓄电池负极连线。

11）对系统进行抽真空，并加注制冷剂和冷冻油。

（3）注意事项

1）维修时换下来的O形密封圈不能继续使用，应更换新的O形密封圈。

2）拆卸液管时，应立即将储液干燥器的开口堵塞，以免污染。

3）加注制冷剂和冷冻油时，必须按照规定的程序进行操作。
