6.拆装蒸发器芯

6.拆装蒸发器芯

（1）拆卸步骤

1）断开蓄电池的负极电缆。

2）回收制冷剂。

3）按照图5-45所示，拆卸加热器/空气分配壳体总成。从加热器/空气分配器壳体总成上拆卸导线束和插接器，拆卸加热器芯壳体和蒸发器壳体连接螺钉。

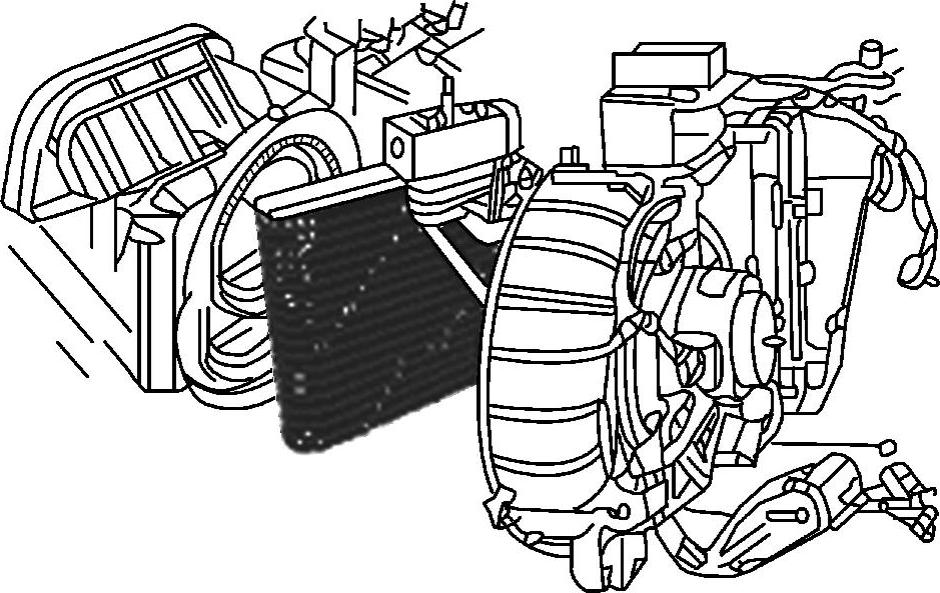

图5-45 拆卸加热器/空气分配壳体总成

4）按照如图5-46所示，从蒸发器芯壳体上拆卸蒸发器盖固定螺钉，拆下蒸发器芯。

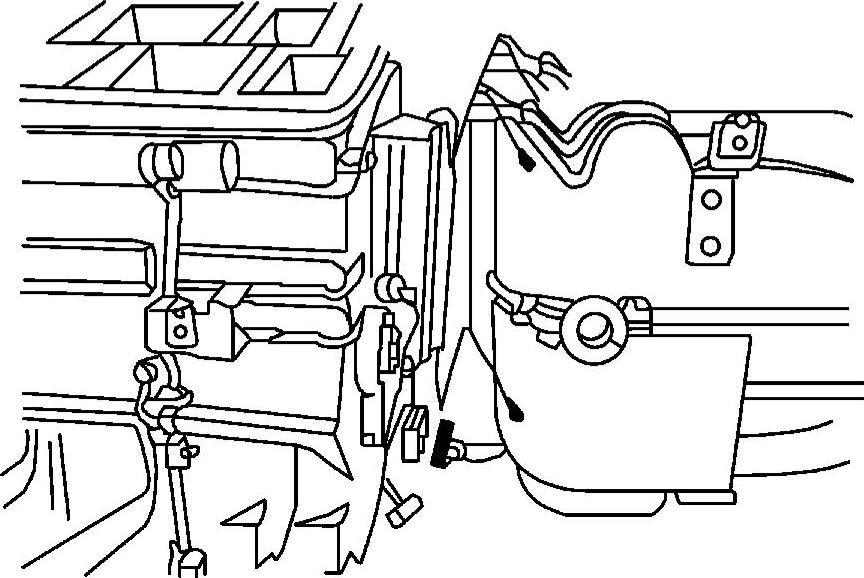

图5-46 蒸发器芯壳体上拆卸蒸发器盖固定螺钉

（2）安装步骤

1）将蒸发器芯装入壳体，将固定螺钉安装到蒸发器芯的壳体上，并紧固。

2）按照图5-47所示，安装加热器芯壳体和蒸发器壳体的连接螺钉上，并紧固。将导线束和插接器连接到加热器和空气分配器壳体的总成上，安装加热器和空气分配器的壳体总成。

3）连接蓄电池的负极电缆。

4）抽真空，并加注制冷剂。

（3）注意事项

回收制冷剂及系统抽真空、加注制冷剂时，必须按照规定进行操作，以免造成二次故障。
