9.拆装压缩机

9.拆装压缩机

（1）拆卸步骤

1）断开蓄电池附近的电缆。

2）回收制冷剂。

3）拆卸排出软管的固定螺母，从压缩机上提起排出软管安装管板和吸入软管。

4）按照图5-54所示，将车辆升高并可靠支撑，拆卸发动机底罩，拆卸附件及传动带。

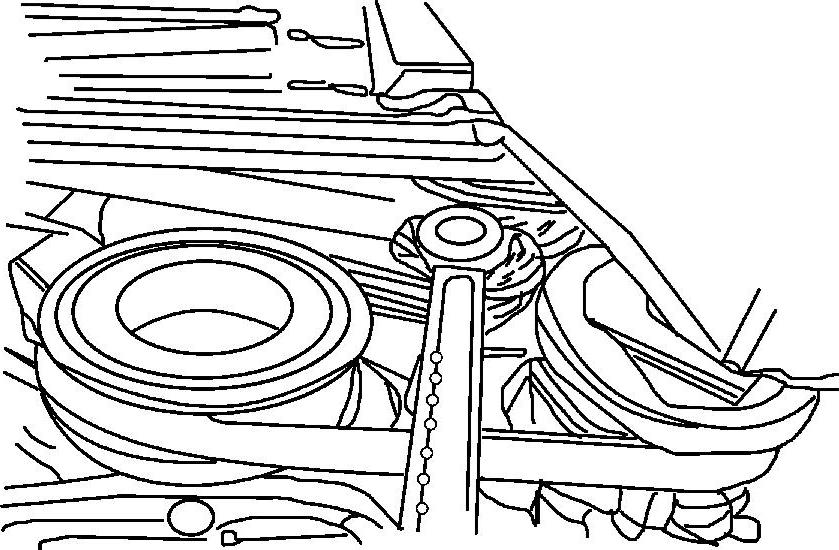

图5-54 拆卸发动机底罩

5）按照图5-55所示，断开压缩机插接器，拆卸压缩机至托架的螺栓，卸下压缩机。

图5-55 拆卸压缩机

6）将压缩机内部的机油放出。

（2）安装步骤

1）向压缩机加注新机油。

2）将压缩机安装在托架上的标准位置。

3）安装压缩机至托架的安装螺栓，并紧固。

4）安装吸入软管管座和排出软管座上的密封圈。

5）连接压缩机插接器，安装附件及传动带，安装发动机底罩，松开支撑车辆的支点，降下车辆。

6）将吸入软管放入压缩机槽内将排出软管管板安装到管箍上，并紧固。

7）连接蓄电池的负极电缆。

8）抽真空并加注制冷剂。

（3）注意事项

1）维修时，如果需放出压缩机内的机油，应使用有刻度量具盛装，并测量出油量。

2）压缩机内放出的机油不能继续使用，应更换新机油，加注新机油的量必须与压缩机中放出的机油量完全相同。
