制冷剂循环回路（空调制冷系统）有哪些组件？

417.制冷剂循环回路（空调制冷系统）有哪些组件？

制冷剂循环回路主要由压缩机、冷凝器、干燥器/集气室、膨胀阀、蒸发器、软管和管路、调节和控制装置7个组件构成。

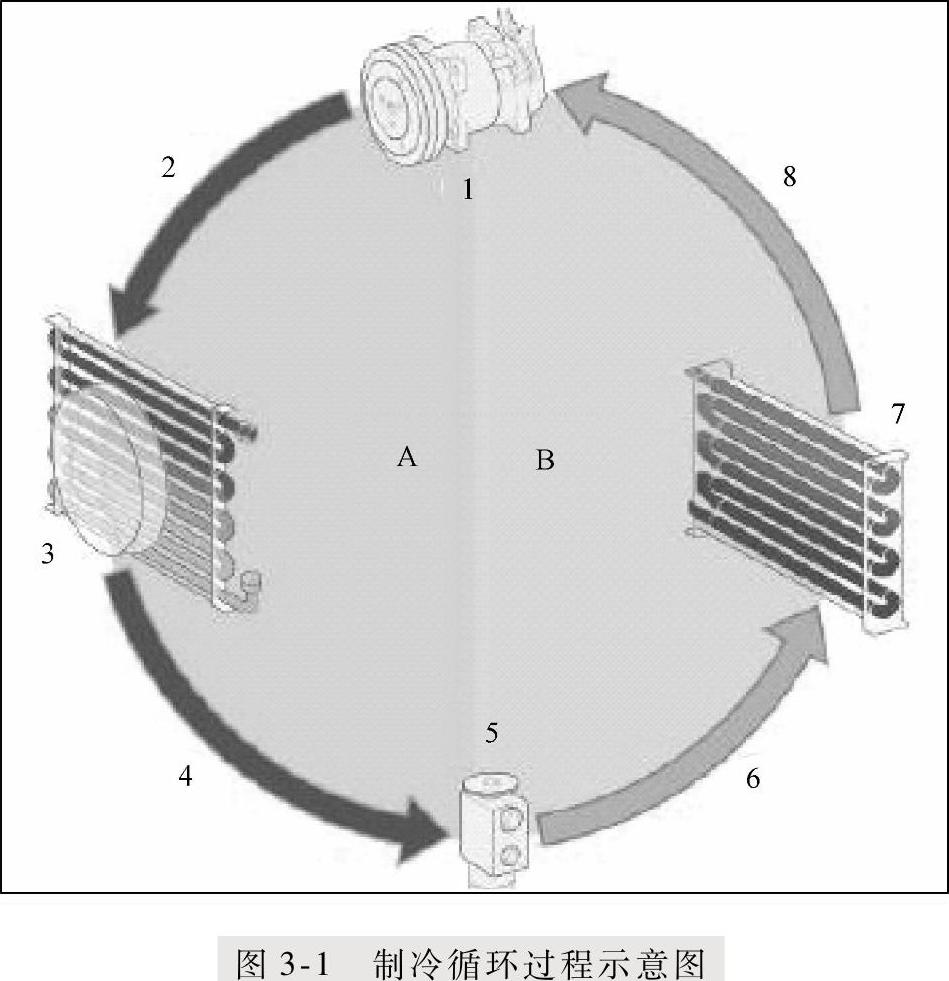

A—高压侧 B—低压侧

1—压缩机提高气态制冷剂的压力并由此提高其温度 2—高温和高压下的气态制冷剂 3—冷凝器起散热器或热交换器的作用，流过的空气吸收热量，热制冷剂气体冷却下来并凝结，制冷剂变为液态 4—中温和高压下的液态制冷剂 5—膨胀阀降低制冷剂压力，同时制冷剂温度急剧下降 6—低温和低压下的蒸气形式制冷剂 7—蒸发器使流过的空气冷却下来并除湿，制冷剂吸收热量 8—低温和低压下的气态制冷剂

这些组件连接在一起形成封闭的制冷剂循环回路，制冷剂在该回路中循环。循环中的制冷剂在气态下压缩，以散热方式冷凝，在吸收热量的同时通过降低压力重新蒸发。

制冷剂循环回路及其组件如图3-2所示。

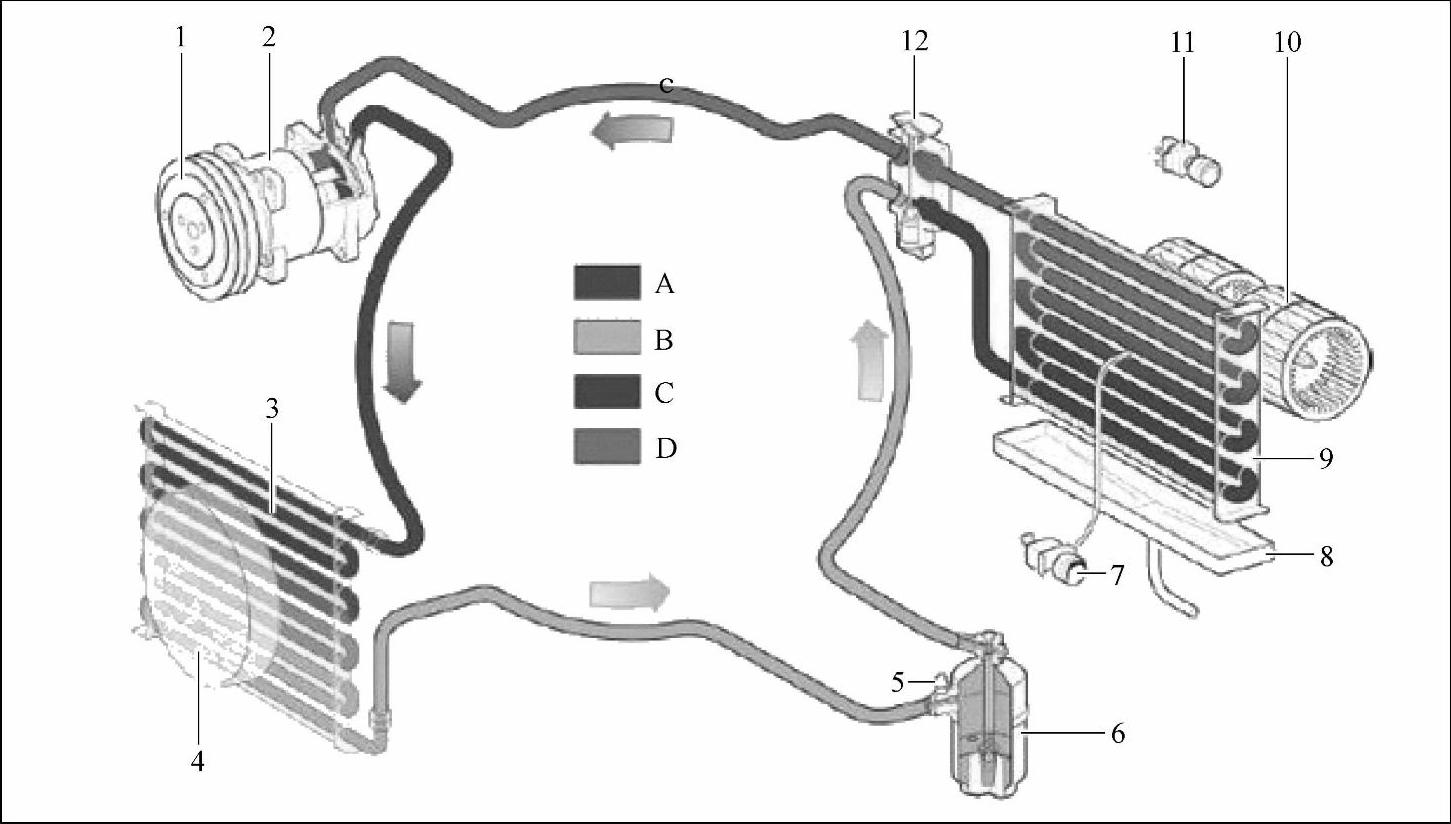

图3-2 制冷剂循环回路及其组件

1—电磁离合 2—压缩机 3—冷凝器 4—辅助风扇 5—压力传感器A高压、气态形式 6—储液罐B高压、液态形式 7—蒸发器温度传感器C低压、液态形式 8—冷凝水排水槽D低压、气态形式 9—蒸发器 10—蒸发器风扇 11—风扇开关 12—膨胀阀
