什么是内平衡膨胀阀？

内平衡膨胀阀主要由膜片、顶杆、阀芯、节流孔、弹簧、滤网、毛细管和感温包组成。

（1）内平衡膨胀阀结构 内平衡膨胀阀结构如图3-7所示，感温包安装在蒸发器的出口，在其内部装有惰性液体或制冷剂液体。

（2）工作原理 内平衡膨胀阀的工作原理如图3-8所示，来自感温包产生的内部液体的压力P_f会作用在膜片的上面，在膜片的下面作用着弹簧的弹力P_s和蒸发器迸口处的压力P_e，在工作过程中阀芯会处于某一位置。此时由于膨胀阀的节流作用，会把高温高压的制冷剂变成低温低压的制冷剂，当由于某种原因造成蒸发器出口温度较高时，感温包内液体会随着温度的升高而膨胀，从而使其内部的压力增高，作用在膜片上的压力也升高，从而会打破原有的平衡，此时阀芯会向下移动，通过膨胀阀节流的制冷剂的流量会增大，流入蒸发器的制冷剂量会增多，使制冷强度加大；反之，流入蒸发器的制冷剂量减小，制冷强度降低。

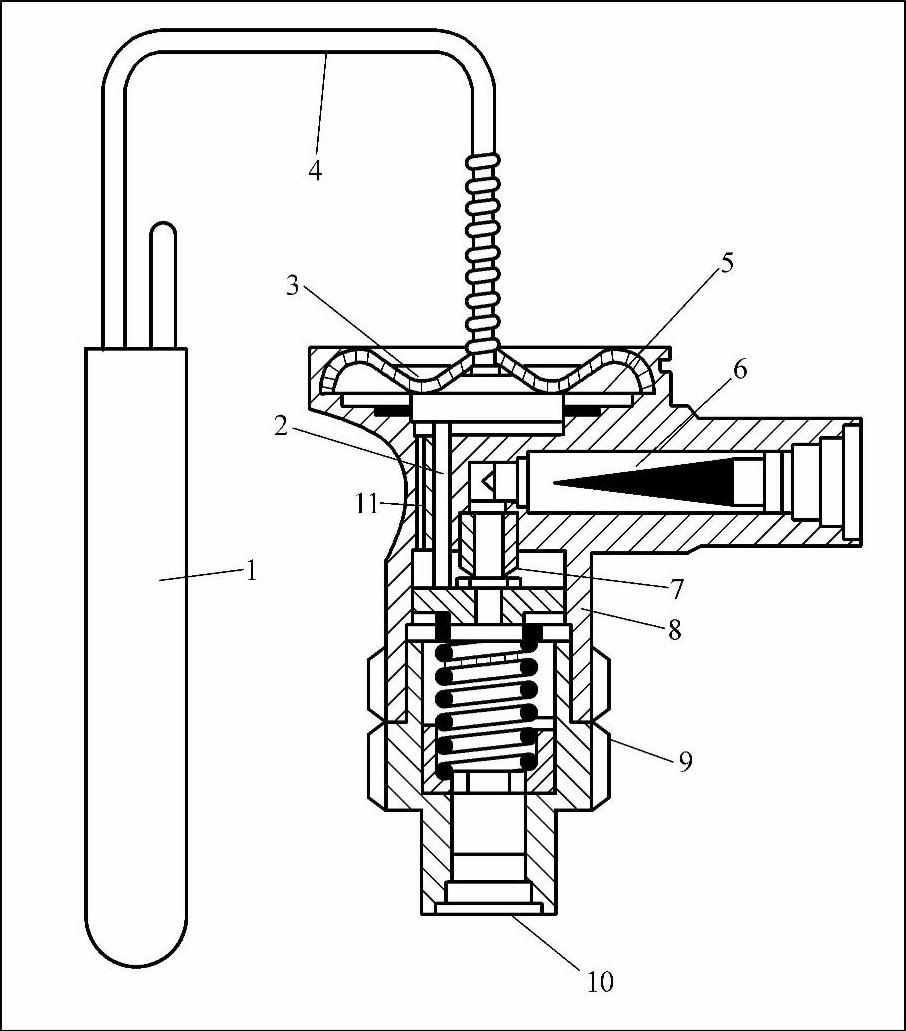

图3-7 内平衡膨胀阀

1—感温包 2—顶杆 3—支撑片 4—毛细管 5—膜片 6—滤网 7—节流孔 8—阀芯 9—弹簧 10—出口 11—内平衡孔

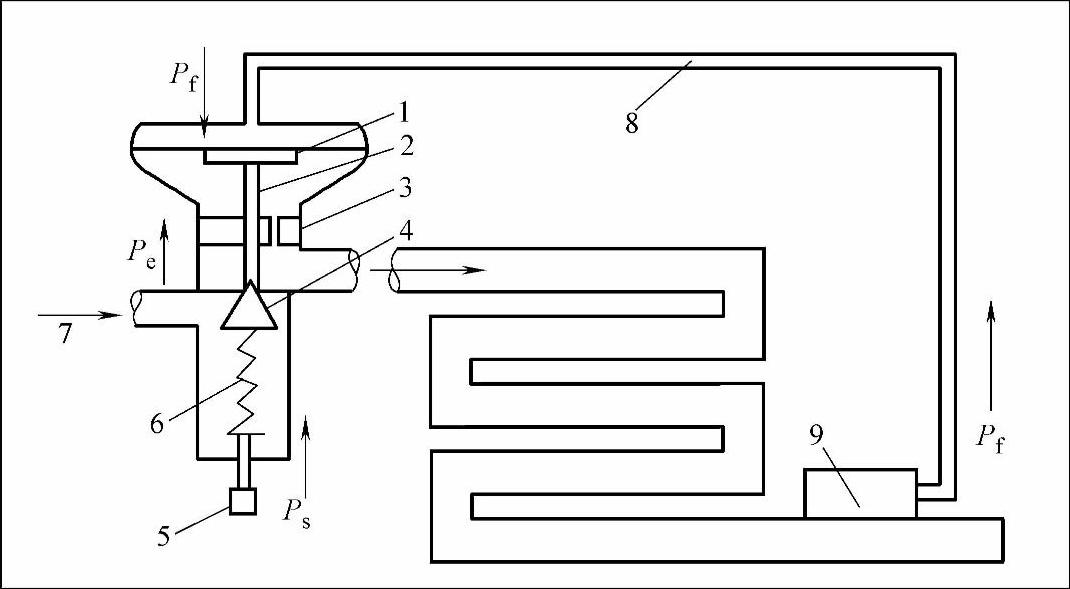

图3-8 内平衡膨胀阀的工作原理

1—膜片 2—推杆 3—节流孔 4—阀芯 5—调整螺钉 6—弹簧 7—迸口 8—毛细管 9—感温包
