什么是外平衡膨胀阀？

（1）结构特点 外平衡式膨胀阀的入口接储液干燥器，出口接蒸发器，上部有一个膜片，膜片共受到3个力的作用，一个是感温包中制冷剂气体向下的压力，一个是弹簧向上的推力，还有一个是蒸发器出口制冷剂的压力，作用在膜片的下方，阀的开度取决于这3个力综合作用的结果。外平衡式膨胀阀的结构如图3-9所示。

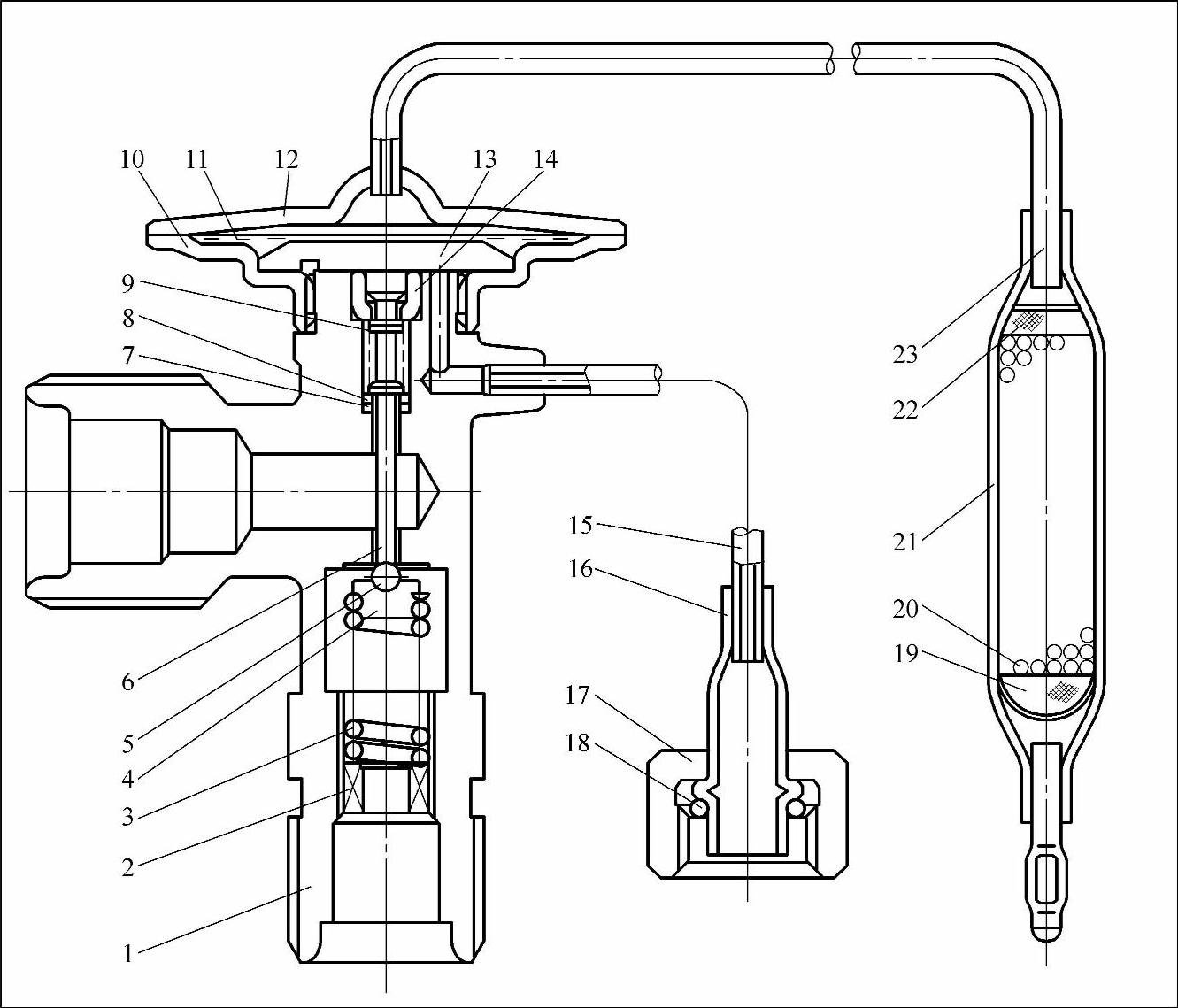

图3-9 外平衡膨胀阀

1—阀体 2—调节螺钉 3—调节弹簧 4—阀芯架 5—钢球 6—传动杆 7、18—O形圈 8—压片 9—压紧弹簧 10—气箱座 11—膜片 12—气箱盖 13—传动片 14—固定圈 15—外平衡管 16—接管 17—接管螺母 19—塞网 20—吸附材料 21—感温包 22—塞网 23—毛细管

（2）工作原理 当制冷负荷发生变化时，膨胀阀可根据制冷负荷的变化自动调节制冷剂的流量，确保蒸发器出口处的制冷剂全部转化为气体并有一定的过热度。当制冷负荷减小时，蒸发器出口处的温度就会降低，感温包的温度也会降低，其中的制冷剂气体便会收缩，使膨胀阀膜片上方的压力减小，阀门就会在弹簧和膜片下方气体压力的作用下向上移动，减小阀门的开度，从而减小制冷剂的流量。反之，制冷负荷增大时，阀门的开度会增大，增加制冷剂的流量。当制冷负荷与制冷剂的流量相适应时，阀门的开度保持不变，维持一定的制冷强度。
