反相放大器电路如图4-12所示。输入信号u1经电阻R1加到反相输入端，同相输入端经R2搭铁，电阻Rf跨接在反相输入端和输出端之间，形成一个负反馈放大器。
反相放大器的放大倍数：Af=-Rf/R1
式中，Af为负值，表明集成运放输出电压与输入电压反相，所以叫反相放大器。而巨，Af仅取决于Rf/R1的比值，而与集成运放本身无关。电阻R2叫平衡电阻，其作用是保证放大器稳定工作。

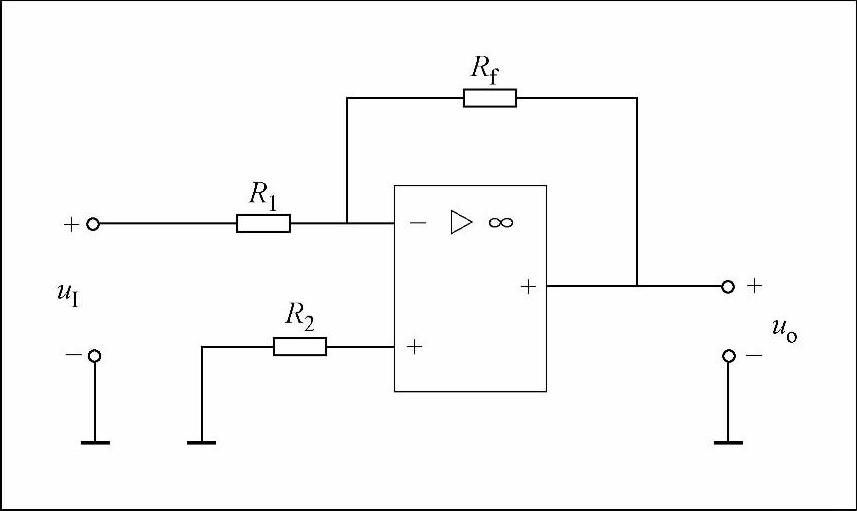

图4-12 反向放大器
