4.1.3  粗略偏移曲面

粗略偏移曲面用于对曲面进行大致的偏移，创建与初始曲面近似的曲面。下面以图4.1.8所示的模型为例介绍粗略偏移曲面的创建方法。

Step1.打开文件D:\cat2014.8\work\ch04.01.03\rough_offset.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出“粗略偏移曲面定义”对话框，如图4.1.9所示。

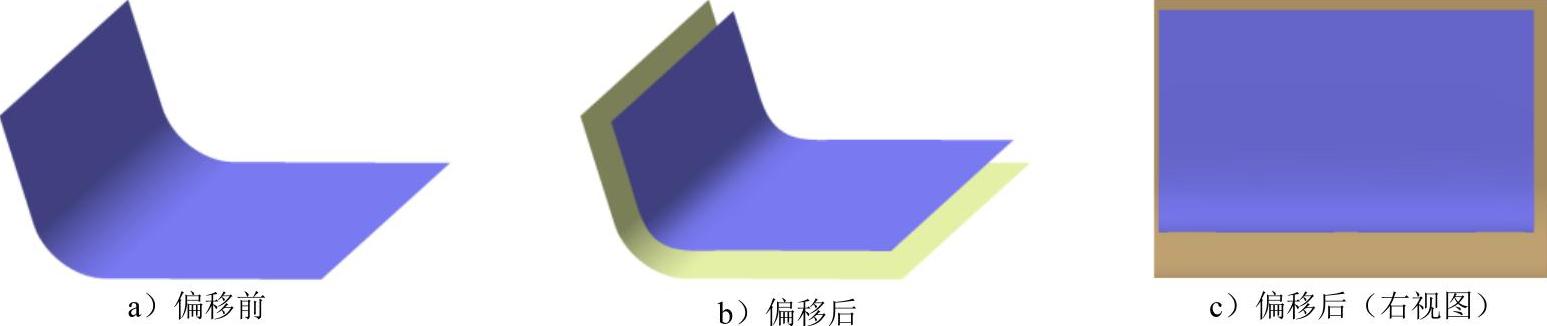

图4.1.8 粗略偏移曲面

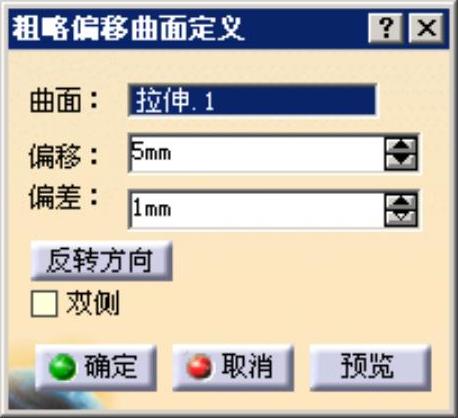

图4.1.9 “粗略偏移曲面定义”对话框

Step3.定义偏移曲面。在特征树中选取拉伸1为偏移曲面。

Step4.定义粗略偏移参数。在对话框后的文本框中输入值5，在后的文本框中输入值1。

说明：在偏移曲面时，给定的偏差值越大，曲面变形也越大，偏差值必须大于1且小于曲面的偏移值。本例中设置偏差值为1是为了让读者能更清楚地看到粗略偏移曲面和一般偏移曲面的区别。通过观察偏移后的右视图，可以发现偏移后的曲面比偏移前的曲面窄了（图4.1.8c）。

Step5.单击按钮，完成粗略偏移曲面的创建。
