7.2.3  在曲面上的空间曲线

7.2.3 在曲面上的空间曲线

在“自由曲面设计”工作台下也能在现有的曲面上创建空间曲线。下面通过图7.2.18所示的例子说明在曲面上创建空间曲线的操作过程。

图7.2.18 在曲面上创建空间曲线

Step1.打开文件D:\cat2014.8\work\ch07.02.03\Curvesonasurface.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.2.19所示的“选项”对话框。

图7.2.19所示“选项”对话框中各选项的说明如下。

下拉列表：用于选择在曲面上创建空间曲线的类型，其包括选项和选项。

选项：该选项为使用在曲面上指定每一点的方式创建空间曲线。

选项：该选项为在曲面上指定以一点的方式创建等参数空间曲线。(https://www.daowen.com)

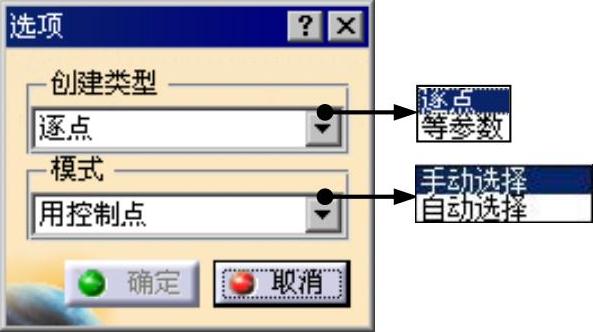

图7.2.19 “选项”对话框

说明：使用此命令创建出来的等参数曲线是无关联的。

Step3.定义类型。在“选项”对话框的下拉列表中选择选项，在下拉列表中选择选项。

Step4.选取创建空间曲线的约束面。在图形区选取图7.2.18a所示的曲面为约束面。

Step5.选取参考点。在图形区从左至右依次选取图7.2.18b所示的点。

Step6.单击按钮，完成在曲面上空间曲线的创建。
