7.2.4  投影曲线

7.2.4 投影曲线

使用命令可以创建投影曲线。下面通过图7.2.20所示的例子说明在曲面上创建投影曲线的操作过程。

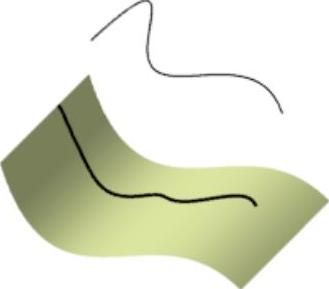

图7.2.20 创建投影曲线

Step1.打开文件D:\cat2014.8\work\ch07.02.04\ProjectCurv.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图7.2.21所示的“投影”对话框。

图7.2.21所示“投影”对话框中部分选项的说明如下。

● 按钮：该按钮是根据曲面的法线投影。

● 按钮：该按钮是沿指南针给出的方向投影。

Step3.定义投影曲线和投影面。选取图7.2.20a所示的曲线为投影曲线，然后按住Ctrl键并选取图7.2.20a所示的曲面为投影面。(https://www.daowen.com)

Step4.定义投影方向。单击“工具仪表盘”工具栏中的按钮，调出“快速确定指南针方向”工具栏，并按下按钮。

说明：若定义的投影方向为根据曲面的法线投影，则投影曲线如图7.2.22所示。

图7.2.21 “投影”对话框

图7.2.22 根据曲面的法线投影

Step5.单击按钮，完成投影曲线的创建，如图7.2.20b所示。
