8.1.2 曲线的连续性分析

使用978-7-111-48470-7-Chapter08-16.jpg命令可以分析曲线的连续性。下面通过图8.1.6所示的实例，说明连续性分析的操作过程。

Step1.打开文件D:\cat2014.8\work\ch08.01\Curve_Connect_Checker.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter08-17.jpg978-7-111-48470-7-Chapter08-18.jpg978-7-111-48470-7-Chapter08-19.jpg978-7-111-48470-7-Chapter08-20.jpg978-7-111-48470-7-Chapter08-21.jpg命令，系统弹出图8.1.7所示的“连接检查器”对话框。

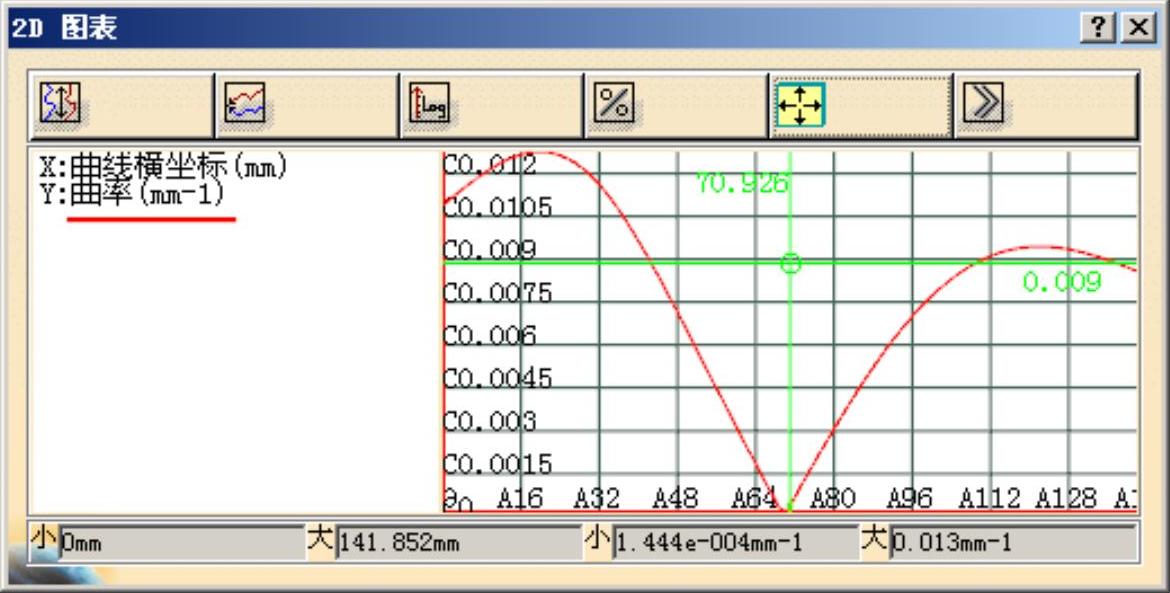

图8.1.5 “2D图表”对话框

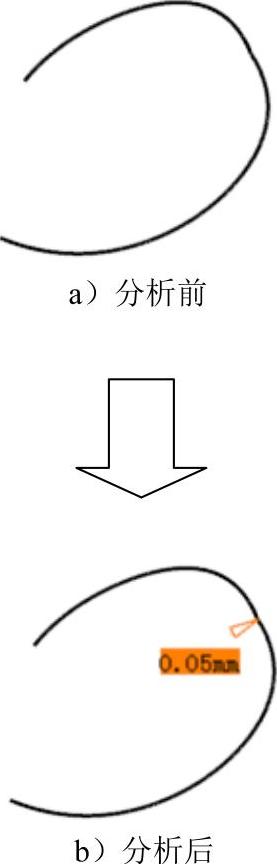

图8.1.6 连续性分析

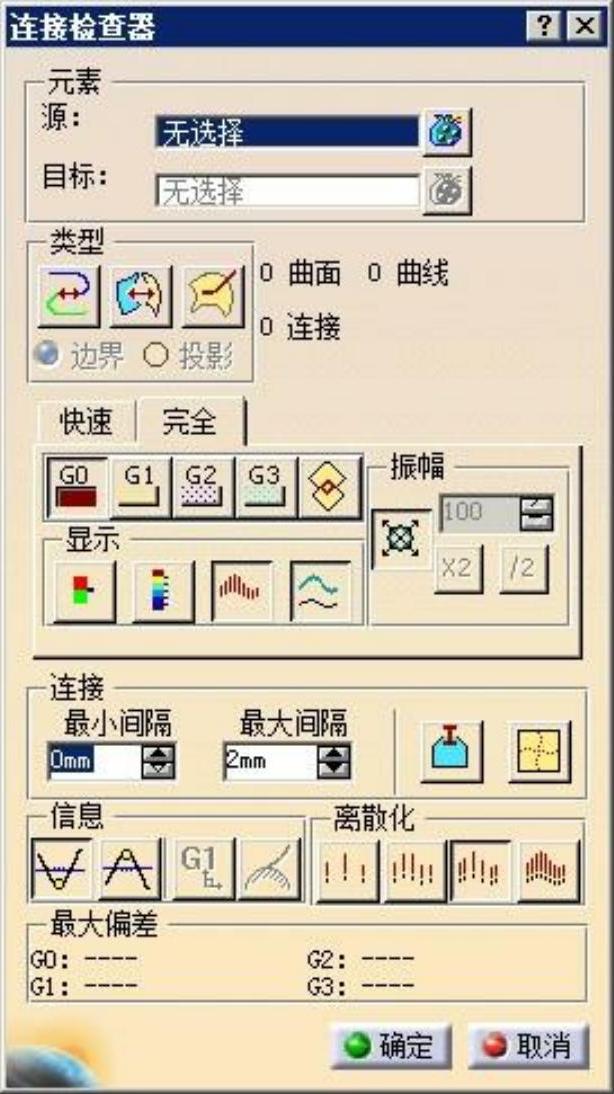

图8.1.7 “连接检查器”对话框

Step3.定义分析类型。在978-7-111-48470-7-Chapter08-25.jpg区域中单击“曲线-曲线连接”按钮978-7-111-48470-7-Chapter08-26.jpg，并选中978-7-111-48470-7-Chapter08-27.jpg单选项。

Step4.选择分析对象。选择图8.1.6a所示的曲线为分析对象。

Step5.单击978-7-111-48470-7-Chapter08-28.jpg按钮，完成曲线连接的分析，如图8.1.6b所示。

说明：在978-7-111-48470-7-Chapter08-29.jpg选项卡中分别单击978-7-111-48470-7-Chapter08-30.jpg、978-7-111-48470-7-Chapter08-31.jpg、978-7-111-48470-7-Chapter08-32.jpg和978-7-111-48470-7-Chapter08-33.jpg按钮的情况分别如图8.1.8~图8.1.11所示。


图8.1.8 G1连续


图8.1.9 G2连续


图8.1.10 G3连续


图8.1.11 交叠缺陷
