1.6.2 用户坐标系
UCS是可移动的坐标系，它是一种用于二维图形和三维建模的基本工具。事实上，在很多场合下使用UCS辅助绘图都是很高效而准确的。UCS在图形窗口中显示时没有小方框标记，如图1-30所示。
对于UCS，在其中创建和修改对象的XY平面被称为工作平面。需要用户注意的是，图纸空间中的UCS仅限于二维操作，而用户可以在布局上移动和旋转图纸空间中的UCS。在三维环境中创建或修改对象时，可以在三维空间中的任何位置移动和重新定向UCS以简化工作。注意：USC图标在确定正轴方向和旋转方向时遵循传统的右手定则。
可以通过单击UCS图标并使用其夹点来移动UCS，其方法是在图形窗口中单击UCS图标，接着单击并拖曳方形原点夹点（见图1-31）到其新位置，则UCS原点（0，0，0）被重新定义到指定的点处。
可以使用UCS命令来更改当前UCS的位置和方向。在命令行的“输入命令”提示下输入“UCS”，按<Enter>键，命令窗口出现图1-32所示的提示信息和提示选项。下面介绍这些提示选项的功能含义。

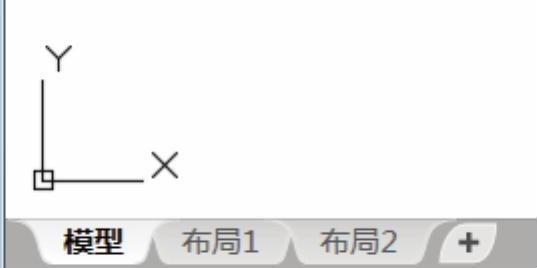

图1-29 默认的世界坐标系
图1-30 用户坐标系示例
图1-31 单击UCS图标时显示其夹点

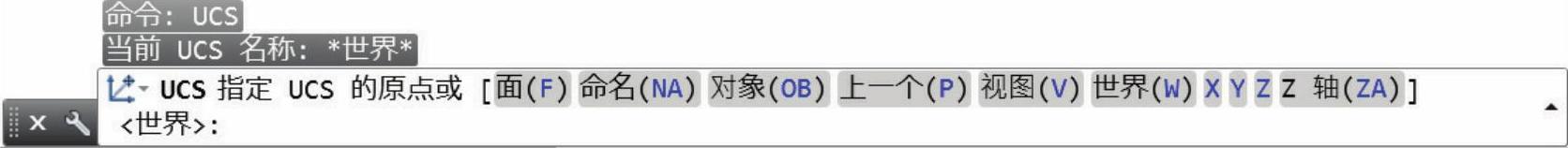

图1-32 执行UCS命令
●指定UCS的原点：使用一点、两点或三点定义一个新的UCS。如果指定单个点，当前UCS的原点将会移动，而不会更改X、Y和Z轴的方向；如果指定第二点，则UCS将旋转以使正X轴通过该点；如果指定第三点，则UCS将围绕新X轴旋转来定义正Y轴。
●面：将UCS动态对齐到三维对象的面。
●命名：保存或恢复命名UCS定义。
●对象：将UCS与选定的二维或三维对象对齐。UCS可以与除了参照线和三维多段线之外的任何对象类型对齐。大多数情况下，UCS的原点位于离指定点最近的端点，X轴将与边对齐或与曲线相切，并且Z轴垂直于对象对齐。
●上一个：恢复上一个UCS。可以在当前任务中逐步返回到最后10个UCS设置。对于模型空间和图纸空间，UCS设置单独存储。
●视图：将UCS的XY平面与垂直于观察方向的平面对齐。原点将保存不变，而X轴和Y轴分别变为水平和垂直。
●世界：将UCS与WCS对齐。也可以单击UCS图标并从原点夹点菜单选择“世界”命令。
●X/Y/Z：设置绕指定轴旋转当前UCS。
●Z轴：将UCS与指定的正Z轴对齐。UCS原点移动到第一个点，其正Z轴通过第二个点。
