1.7 操作练习范例
本节介绍一个操作练习范例，目的是让用户练习创建新图形文件，切换工作空间，以及在绘图过程中输入坐标。在很多绘图工作中并不是自始至终只使用一种坐标模式，而是可以将多种坐标模式混合在一起使用。本操作练习范例的步骤如下。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框。选择“acadiso.dwt”样板，单击“打开”按钮。
在“快速访问”工具栏的“工作空间”下拉列表框中选择“草图与注释”，从而切换至“草图与注释”工作空间。
在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮
，如图1-33所示，接着根据命令行提示执行以下操作。
命令：_line
指定第一个点：0，0↙//输入第1点的绝对坐标为“0，0”，按<Enter>键
指定下一点或[放弃（U）]：@100＜0↙//为第2点输入相对极坐标“@100＜0”，按<Enter>键
指定下一点或[放弃（U）]：@0，61.8↙//为第3点输入相对笛卡儿坐标，按<Enter>键
指定下一点或[闭合（C）/放弃（U）]：61.8＜90↙//为第4点输入绝对极坐标，按<Enter>键
指定下一点或[闭合（C）/放弃（U）]：-20，30.9↙//为第5点输入绝对笛卡儿坐标，按<Enter>键
指定下一点或[闭合（C）/放弃（U）]：0，0↙//为第6点输入绝对笛卡儿坐标，按<Enter>键
指定下一点或[闭合（C）/放弃（U）]：↙//按<Enter>键，完成绘制
完成绘制的图形如图1-34所示。

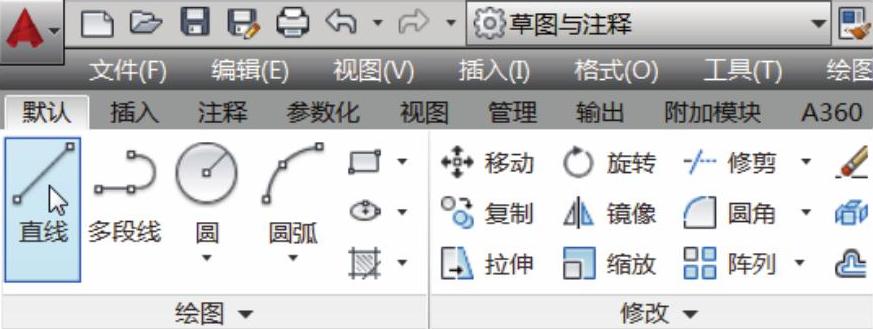

图1-33 在功能区的“绘图”面板中单击工具

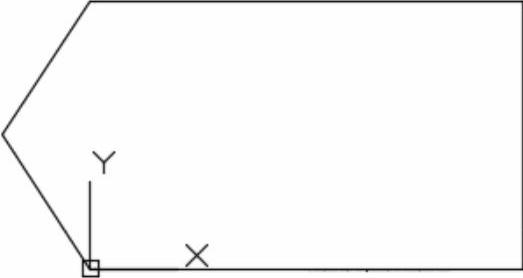

图1-34 完成绘制的图形
在“快速访问”工具栏中单击“保存”按钮
，弹出“图形另存为”对话框，接着指定要保存到的文件夹，并确保从“文件类型”下拉列表框中选择“AutoCAD2013图形（*.dwg）”，在“文件名”文本框中将默认的文件名更改为“bczj_1_czlx.dwg”，如图1-35所示，然后单击对话框中的“保存”按钮。

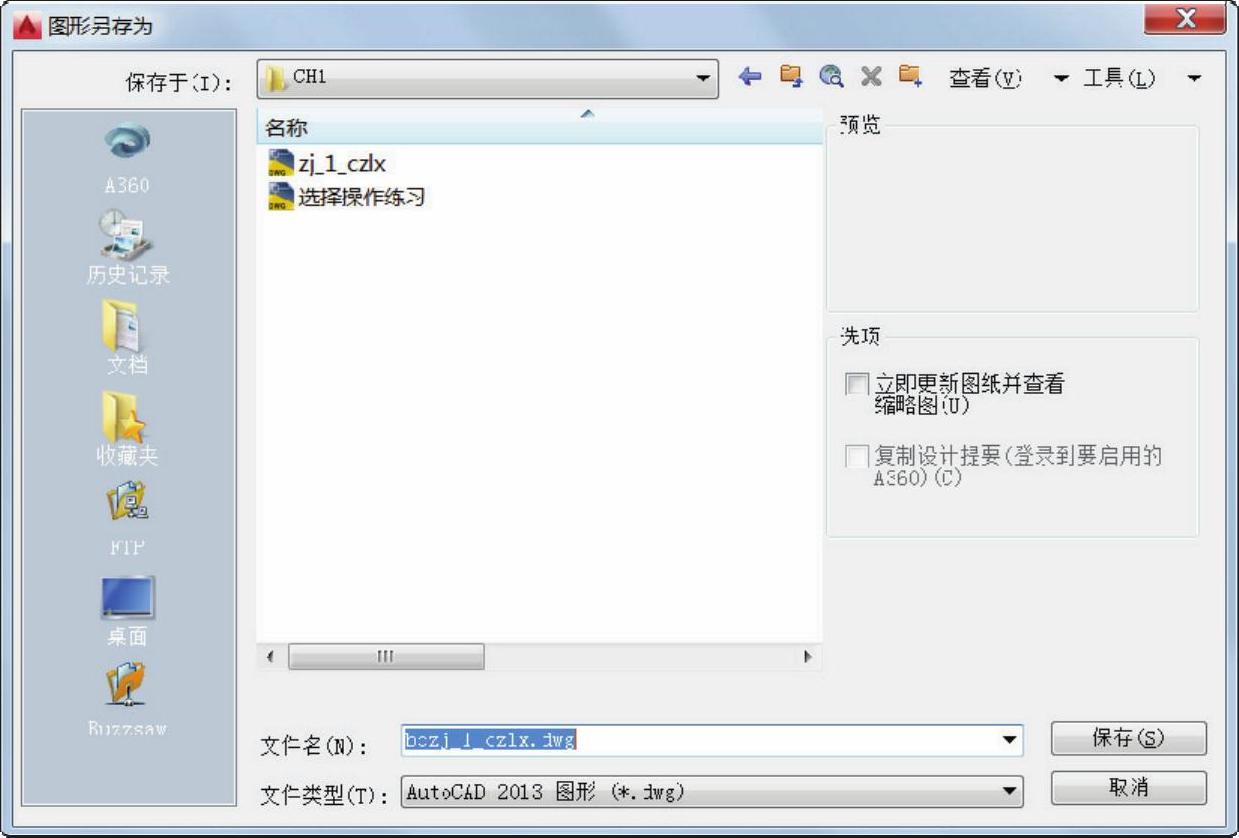

图1-35 在“图形另存为”对话框中进行设置
单击“应用程序”按钮
，接着从应用程序菜单中选择“关闭”|“当前图形”命令。
