5.使用动态输入模式绘制图形的范例

该范例要求启用动态输入模式来绘制一个圆心坐标为（0，118）、半径为150的圆，具体的操作步骤如下。

978-7-111-50478-8-Chapter02-34.jpg使用“草图与注释”工作空间，按<F12>键以启用动态输入模式。

978-7-111-50478-8-Chapter02-35.jpg在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮978-7-111-50478-8-Chapter02-36.jpg。

978-7-111-50478-8-Chapter02-37.jpg此时在图形窗口中，十字光标的坐标位置将显示在光标附近的工具提示输入框中，如图2-16所示，并要求指定圆的圆心。输入“0”，按<，>键或<Tab>键，从而完成输入圆心的X坐标值，并切换至输入圆心的Y坐标值状态，如图2-17所示。


图2-16 出现的工具提示输入框

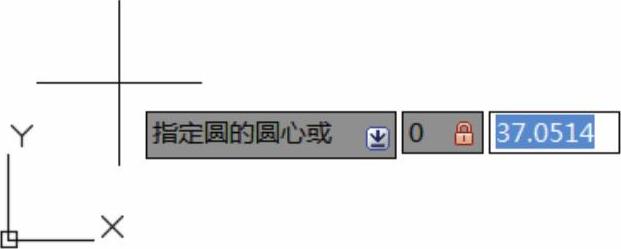

图2-17 完成输入圆心的X坐标值

978-7-111-50478-8-Chapter02-40.jpg输入“118”，按<Enter>键或空格键完成圆心的Y坐标值输入。

978-7-111-50478-8-Chapter02-41.jpg在工具提示界面中文本框中输入圆的半径为“150”，如图2-18所示，然后按<Enter>键确认，从而完成图2-19所示的一个圆。

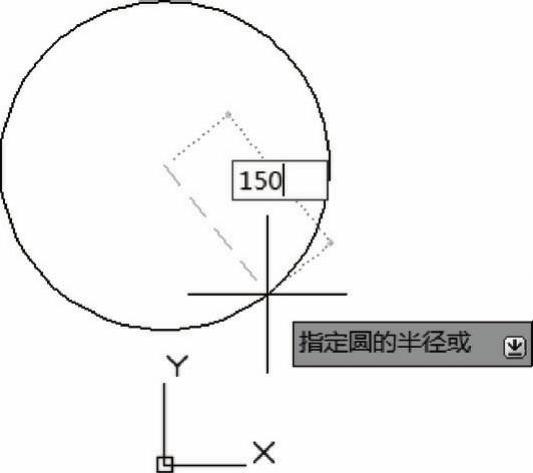

图2-18 输入圆的半径为150

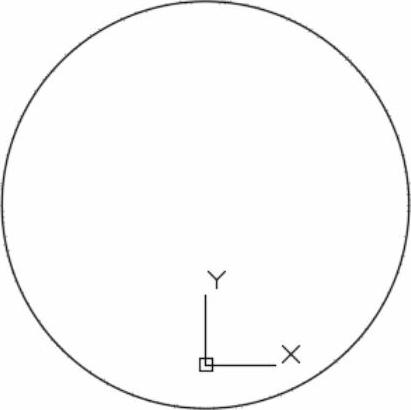

图2-19 完成绘制的圆
