2.6.1 视图缩放
视图是模型从空间中特定位置（视点）观察的图形表示。在设计过程中，经常要对视图进行缩放操作来观察图形对象。视图显示缩放只是放大或缩小屏幕上对象的视觉尺寸，即通过放大和缩小操作更改视图的显示比例，类似于使用相机进行缩放。视图显示缩放后，图形对象的实际尺寸仍然保持不变。
在AutoCAD 2016中，在功能区“视图”选项卡的“视口工具”面板中确保选中“导航栏”按钮
，则在图形窗口右侧显示导航栏。在导航栏中可以找到视图缩放的相关工具，如图2-20所示，包括“范围缩放”“窗口缩放”“缩放上一个”“实时缩放”“全部缩放”“动态缩放”“缩放比例”“中心缩放”“缩放对象”“放大”和“缩小”。这些视图缩放工具对应的菜单命令位于菜单栏的“视图”|“缩放”级联菜单中。下面介绍这些视图缩放工具的功能含义。

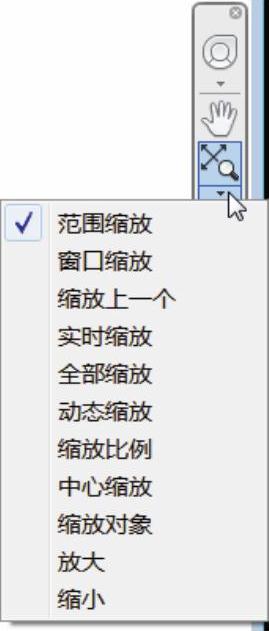

图2-20 视图缩放的相关工具
●“范围缩放”：缩放以显示所有对象的最大范围，即用尽可能大的比例来显示视图以包含图形中的所有对象。此视图包含已关闭图层上的对象，但不包含冻结图层上的对象。
●“窗口缩放”：缩放以显示由矩形窗口指定的区域。执行该命令后，需要使用鼠标指针指定要查看区域的两个对角以形成矩形窗口。指定缩放区域的形状并不完全符合新视图，但新视图必须符合视口的形状。
●“缩放上一个”：恢复显示上一个视图。该命令无法恢复对视图的更改，仅用于恢复上一个视图。
●“实时缩放”：可以通过向上或向下移动定点设备进行动态缩放，以显示当前视口对象的外观尺寸。单击鼠标右键，可以显示包含其他视图选项的快捷菜单。
●“全部缩放”：该工具用于缩放以显示所有可见对象和视觉辅助工具，将显示用户定义的栅格界限或图形范围，具体取决于哪一个视图较大。
●“动态缩放”：使用矩形视框平移和缩放。
●“缩放比例”：通过输入比例因子进行缩放，以更改视图的比例。
●“中心（圆心）缩放”：缩放以显示由中心点及比例值或高度定义的视图。
●“缩放对象”：缩放以在视图中心尽可能大地显示一个或多个选定对象。
●“放大”：使用比例因子2X进行视图放大，以增大当前视图的比例。
●“缩小”：使用比例因子0.5X进行视图缩小。
通常通过使用鼠标滚轮来快速完成缩放视图。如果使用命令行输入的方式，则可以按照以下方法步骤进行视图缩放操作。
命令：ZOOM↙ //输入“ZOOM”命令按<Enter>键
指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：//根据设计要求响应提示并进行可能的余下操作
