8.6.6 调整标注间距
有时在创建了一些线性标注或角度标注后，发现相关标注之间的间距参差不齐，影响图面整洁和美观性。此时，可以使用DIMSPACE命令（其对应的工具为“调整间距”按钮
），将平行尺寸线之间的间距设置为相等，也可以通过使用间距值0使一系列线性标注或角度标注的尺寸线齐平。注意此命令仅适用于平行的线性标注或共用一个顶点的角度标注。请看以下的一个操作实例。
打开“调整间距即学即练.dwg”文件，原始图形中的已有尺寸标注如图8-77所示。
在功能区“注释”选项卡的“标注”面板中单击“调整间距”按钮
，选择数值为20的水平线性标注作为基准标注，接着依次选择数值为10和5的水平线性标注作为要产生间距的标注，按<Enter>键结束选择要产生间距的标注，然后输入间距值为“0”并按<Enter>键确认，等到的调整结果如图8-78所示。

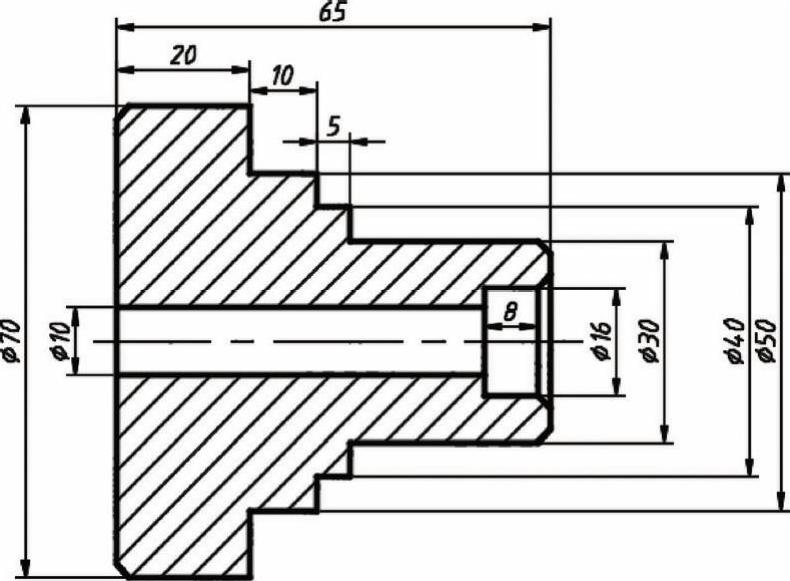

图8-77 原始图形中的已有尺寸标注

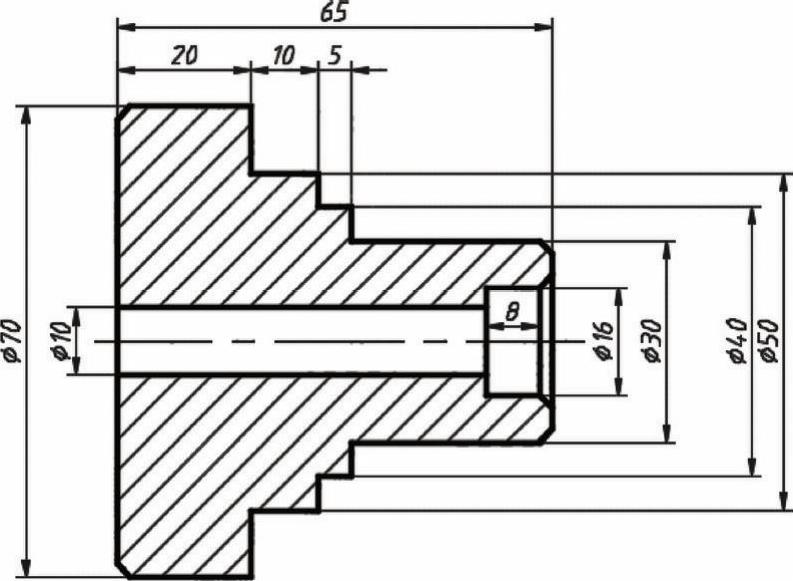

图8-78 使一系列线性标注齐平
单击“调整间距”按钮
，选择图8-79所示的一个直径线性尺寸作为基准标注，接着在该尺寸右侧依次选择3个尺寸作为要产生间距的标注，然后输入间距值为“7.2”并按<Enter>键，调整间距的结果如图8-80所示。

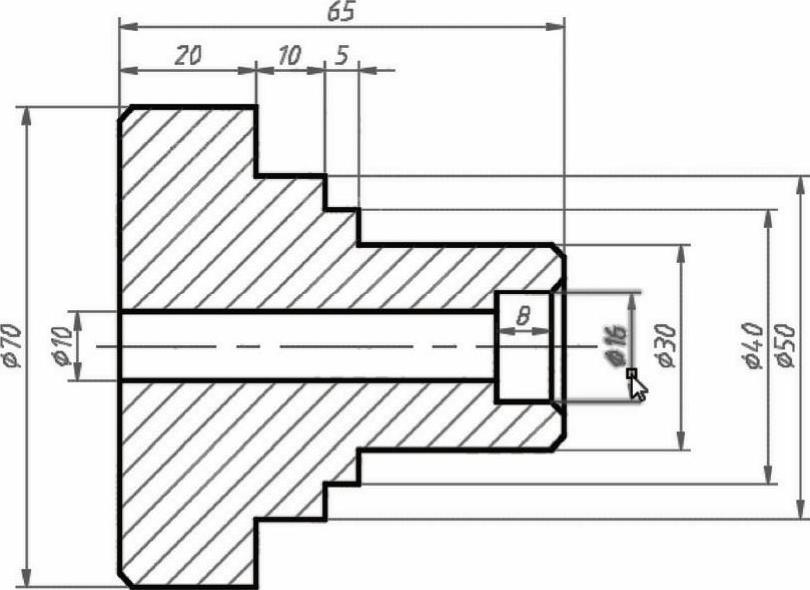

图8-79 指定基准标注

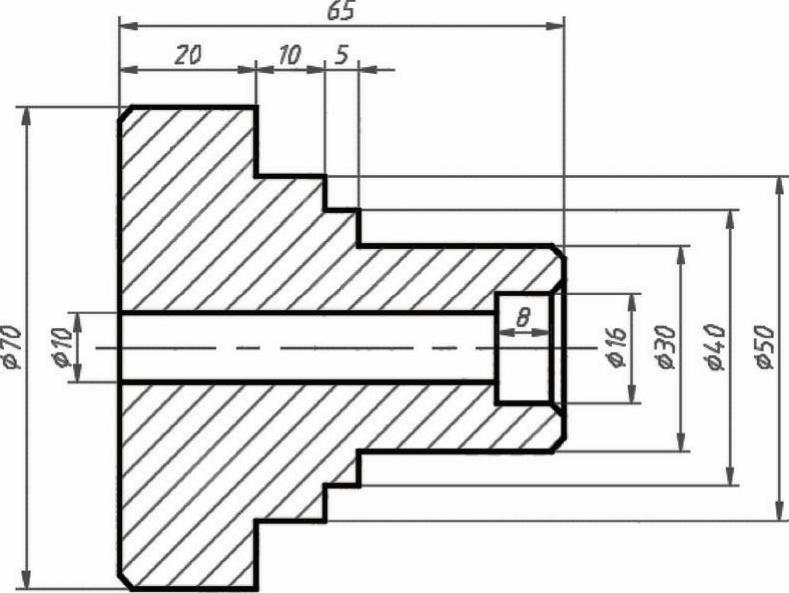

图8-80 调整标注间距的结果
