8.6.8  折弯线性

可以在线性标注或对齐标注中添加或删除折弯线，该标注中的折弯线表示所标注的对象中的折断，标注值表示实际距离，而不是表示图形中测量的距离。

下面结合实例介绍折弯线性的操作步骤。

打开“折弯线性即学即练.dwg”文件，原始图形如图8-83所示。

在功能区“注释”选项卡的“标注”面板中单击“折弯线性”按钮，此时命令行出现“选择要添加折弯的标注或[删除（R）]：”的提示信息。提示选项“删除”用于指定要从中删除折弯的线性标注或对齐标注。

在图形中选择数值为168所示的长度尺寸作为要添加折弯的标注，

在“指定折弯位置（或按<Enter>键）：”提示下按<Enter>键，则在标注文字与第一条尺寸界线之间的中点处放置折弯，如图8-84所示，或者在基于标注文字位置的尺寸线的中点处放置折弯。当然用户也可以自行指定折弯位置。

图8-83 原始图形

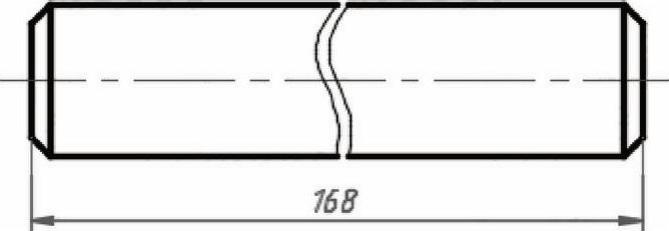

图8-84 完成折弯线性标注
