8.7  思考与练习题

（1）尺寸标注的组成要素包括哪些？

（2）如何创建标注样式？可以自行上机操练，以设置一种自定义的标注样式。

（3）什么是坐标标注？如何创建坐标标注？

（4）在什么情况下使用快速标注，标注效率较高？

（5）什么是多重引线？在什么情况下可以使用多重引线标注？

（6）如何为选定尺寸标注尺寸公差？

（7）如何创建带有指引线的形位公差？

（8）什么是检验标注？如何创建检验标注？

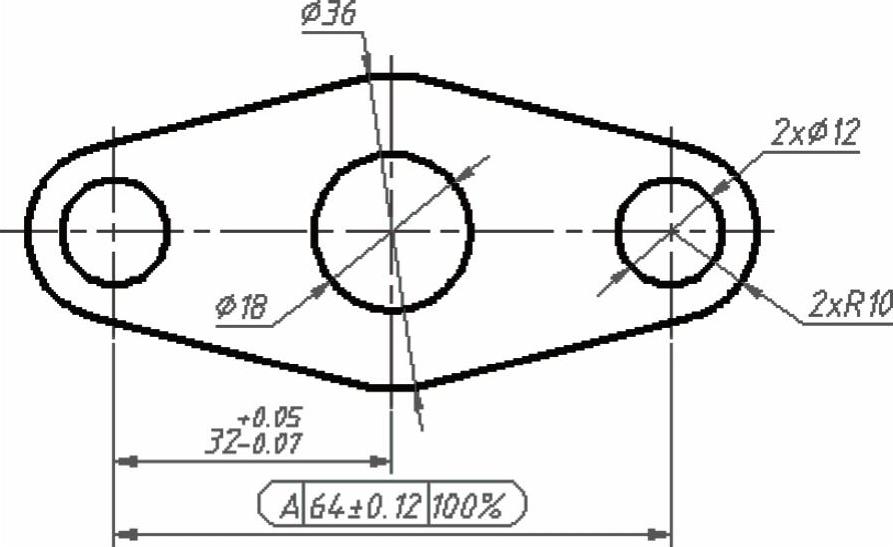

（9）上机练习：分别绘制和标注图8-87所示的图形。

图8-87 绘制和标注图形

（10）扩展学习：在功能区“注释”选项卡的“标注”面板中还提供了“更新”按钮和“重新关联”按钮，“更新”按钮的功能是用当前标注样式更新选定的标注对象，“重新关联”按钮的功能是将选定的标注关联或重新关联到对象或对象上的点。请自学它们并学以致用。
