10.1.2  切换平面状态

绘制等轴测图时，需要注意3个等轴测投影坐标平面的状态（即3种平面状态），其分别为“<等轴测平面左视>”（简称为左平面）、“<等轴测平面俯视>”（简称上平面或顶部平面）和“<等轴测平面右视>”（简称为右平面），根据制图情况可不断地在这3个等轴测平面之间切换。不同的等轴测平面所对应的光标的显示图标不同，如图10-4所示。

将捕捉样式设定为“等轴测”（本书将此设置描述为启用等轴测捕捉）后，用户可以在3个平面中的任意一个平面上工作，每个平面都有一对关联轴，如图10-5所示。选择3个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。

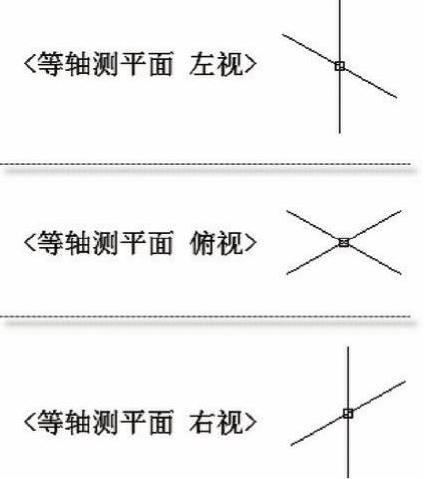

图10-43 种等轴测平面的光标显示

在键盘上按<F5>键或<Ctrl+E>组合键，可以循环切换不同的等轴测平面（即在上平面、右平面和左平面三者之间循环切换）。假设当前的等轴测平面为“右平面（右视）”时，按<F5>键可依次切换到“左平面（左视）”“上平面（俯视）”，所执行的切换操作都会记录在命令窗口的命令历史记录中，此时若再按一次<F5>键，则又可以由<等轴测平面俯视>状态切换回右平面。当在状态栏中单击“自定义”按钮并从弹出的列表中选中“等轴测草图”选项时，用户还可以根据设计要求随时从状态栏中选择等轴测草图平面，如图10-6所示。

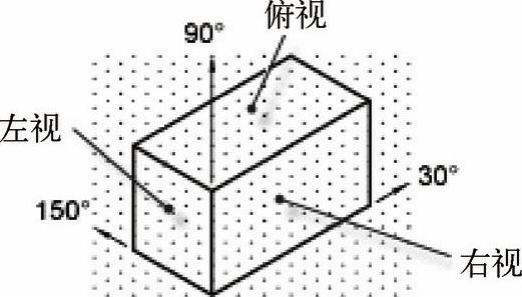

图10-5 等轴测平面示例

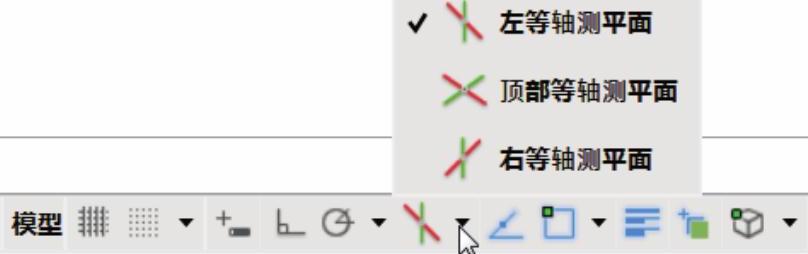

图10-6 从状态栏中进行等轴测平面切换
