10.2.2  绘制等轴测圆

10.2.2 绘制等轴测圆

在等轴测平面上绘图时,使用椭圆表示从某一倾斜角度查看的圆,该椭圆是使用ElLLIPSE命令的“等轴测圆”选项来创建的。需要用户注意的是,仅当捕捉模式的“样式”选项设定为“等轴测”时,“等轴测圆”选项才可用。

要绘制等轴测圆,则在启用等轴测捕捉的情况下,从功能区“默认”选项卡的“绘图”面板中的单击“椭圆:轴、端点”按钮978-7-111-50478-8-Chapter10-16.jpg,或者在命令行中输入“ELLIPSE”并按<Enter>键,接着在“指定椭圆轴的端点或[圆弧(A)/中心点(C)/等轴测圆(I)]:”提示下选择“等轴测圆”选项,然后分别指定等轴测圆的圆心和等轴测圆的半径或直径即可。

例如,在左平面上绘制图10-7所示的一个等轴测圆,其绘制过程如下。

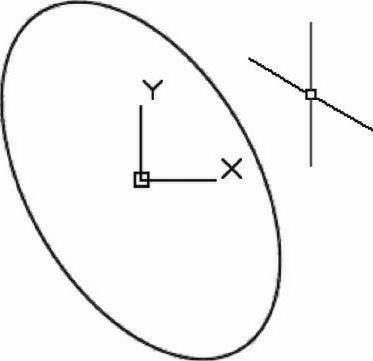

图10-7 在左平面上绘制等轴测圆


如果要在某等轴测平面上表示同心圆,则使用ELLIPSE命令绘制一个等轴测圆后,再使用此命令绘制一个中心相同的等轴测圆,但是不能使用偏移命令偏移原来的椭圆,因为虽然偏移产生的是椭圆形的样条曲线,但却不能表示所期望的缩放距离。
