11.3.1 指定常规输出选项

在将图形输出为DWF、DWFx或PDF格式的文件之前，可以先指定DWF、DWFx或PDF文件的常规输出选项，例如为DWF和DWFx指定文件位置、是否要包括图层信息等。当然，用户可以接受默认的常规输出选项值。

1.输出为DWF选项

在功能区“输出”选项卡的“输出为DWF/PDF”面板中单击“输出为DWF选项”按钮，打开图11-37所示的“输出为DWF选项”对话框，从中可设置以下选项。

●“位置”：指定输出图形时保存DWF或DWFx文件的位置。

●“类型”：指定从图形输出单页图样还是多页图样。

●“替代精度”：为字段选择能够提供最佳文件分辨率的精度预设，也可以通过选择“管理精度预设”选项来创建新的精度预设。

●“命名”：在该框中可选择“提示输入名称”或“指定名称”。当选择“指定名称”时，则可以在下一行的“名称”文本框中命名多页文件。

●“图层信息”：设置是否在DWF或DWFx文件中包含图层信息。

●“合并控制”：指定重叠的直线是执行合并（直线的颜色混合在一起成为第三种颜色）操作还是覆盖（最后打印的直线遮挡住它下面的直线）操作。

●“块信息”：在DWF或DWFx文件中指定块特性和属性信息。

●“块样板文件”：提供用于创建新的块样板（DXE）文件、编辑现有块样板文件或使用以前创建的块样板文件设置的选项。

2.输出为PDF选项

在功能区“输出”选项卡的“输出为DWF/PDF”面板中单击“输出为PDF选项”按钮，打开图11-38所示的“输出为PDF选项”对话框，从中指定EXPORTPDF命令生成的PDF文件的特性。其中，“质量”选项组用于指定PDF文件的分辨率，“数据”选项组用于指定用户可以有选择地包含在PDF文件中的数据。

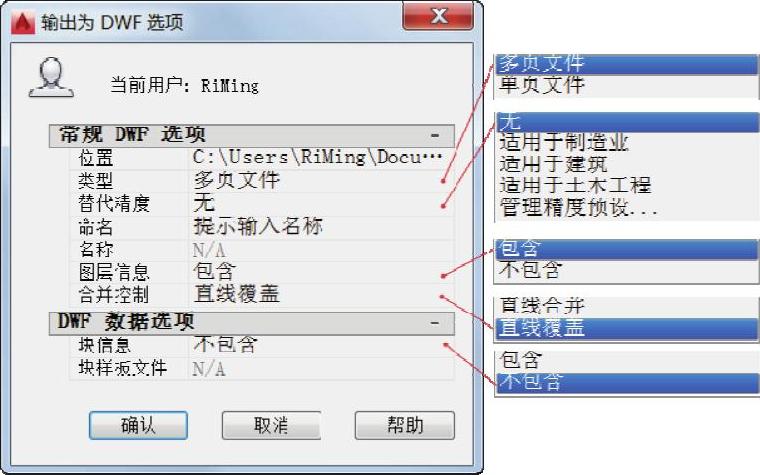

图11-37 “输出为DWF选项”对话框

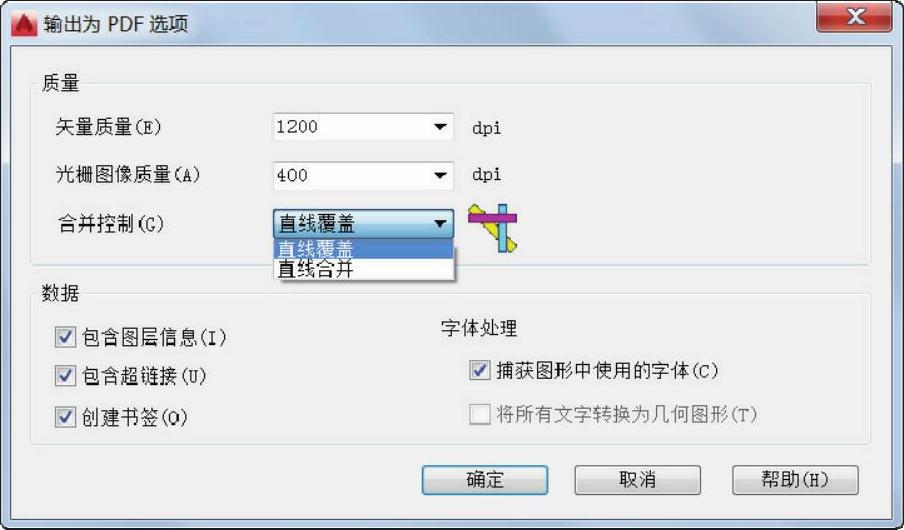

图11-38 “输出为PDF选项”对话框
