11.3.3  输出DWF和DWFx文件

在AutoCAD中可以组合图形的集合并将其输出为DWF和DWFx文件格式。对于大多数设计组而言，主要的提交对象是图形集，电子图形集将输出另存为DWF和DWFx文件。用户使用Autodesk Design Review来查看或打印DWF和DWFx文件。如果要输出单个图形，那么也可以使用由“打印”按钮打开的“打印”对话框来完成。

如果要将图形输出为DWF文件，那么在功能区“输出”选项卡的“输出为DWF/PDF”面板中单击“输出”|“DWF”按钮，系统弹出图11-42所示的“另存为DWF”对话框，从中选择所需的选项，输入文件名，然后单击“保存”按钮。

图11-42 “另存为DWF”对话框

如果要将图形输出为DWFx文件，那么在功能区“输出”选项卡的“输出为DWF/PDF”面板中单击“输出”|“DWFx”按钮，打开图11-43所示的“另存为DWFx”对话框，从中选择所需的选项，输入文件名，然后单击“保存”按钮。

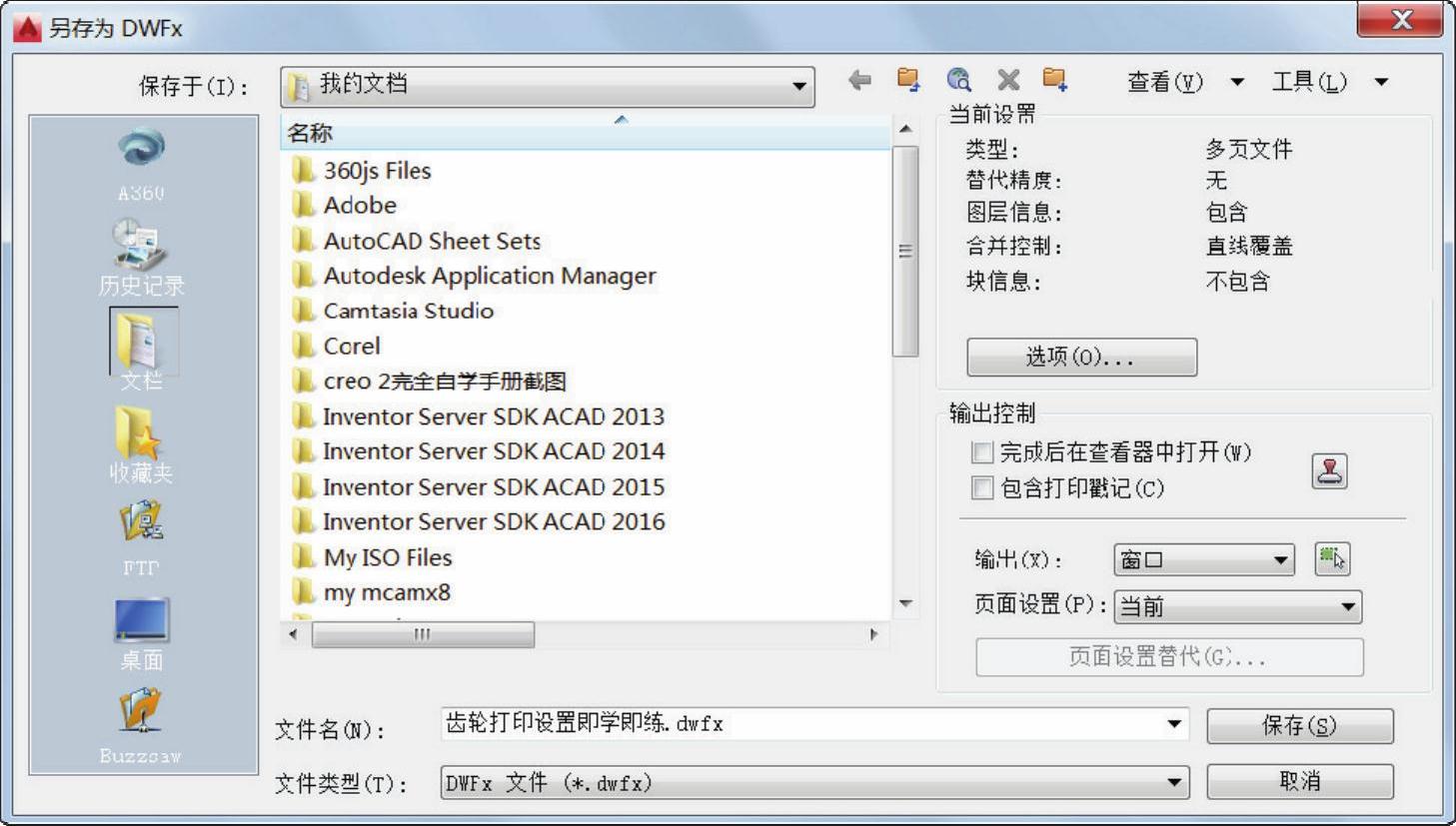

图11-43 “另存为DWFx”对话框

如果要将多个布局输出为DWF或DWGx文件，那么可以按住(Shift>键并单击以选择多个“布局”选项卡，单击鼠标右键并从弹出的快捷菜单中选择“发布选定布局”命令，弹出“发布”对话框，接着从“发布”对话框的“发布为”下拉列表框中选择“DWF”或“DWFx”，然后单击“发布”按钮。
