13.3.2  平移网格

13.3.2 平移网格

单击“平移网格”按钮978-7-111-50478-8-Chapter13-42.jpg(对应的英文命令为TABSURF),可以从沿直线路径扫掠的直线或曲线创建网格。在创建平移网格的过程中,需要选择用作轮廓曲线的对象(沿路径扫掠的对象,可以是直线、圆弧、圆、椭圆、多段线等)和用作方向矢量的对象(即指定用于定义扫掠方向的直线或开放多段线)。注意当选择开放多段线定义方向矢量时,AutoCAD仅考虑多段线的第一点(离选择位置近的)和最后一点,而忽略中间的顶点。方向矢量可以指出形状的拉伸方向和长度。

下面通过一个操作范例介绍创建平移网格的一般方法和步骤。

978-7-111-50478-8-Chapter13-43.jpg打开“平移网格即学即练.dwg”文件,文件存在着图13-13所示的图形,使用“三维建模”工作空间。

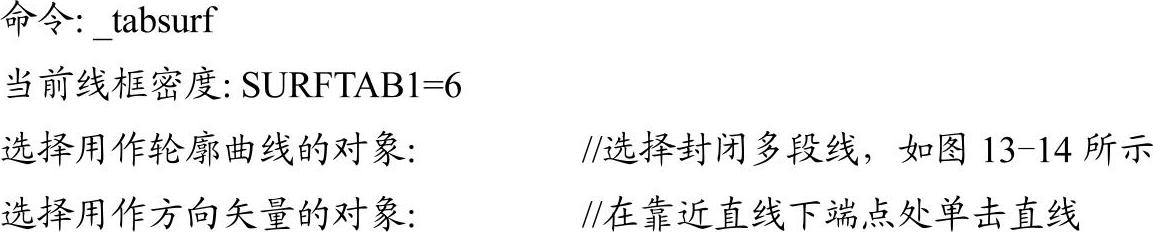

978-7-111-50478-8-Chapter13-44.jpg在功能区“网格”选项卡的“图元”面板中单击“平移网格”按钮978-7-111-50478-8-Chapter13-45.jpg,接着根据命令行提示进行以下操作。


完成创建的平移网格如图13-15所示。

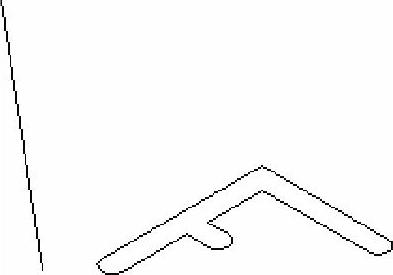

图13-13 原始图形

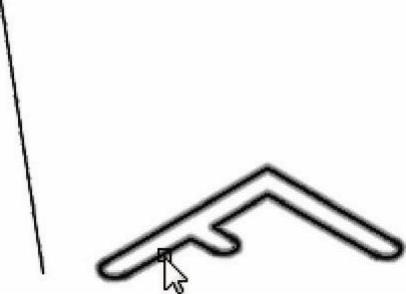

图13-14 选择用作轮廓曲线的对象

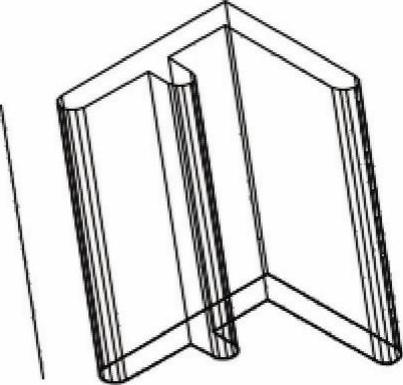

图13-15 创建平移网格
