13.3.4  边界网格

单击“边界网格”按钮（对应的英文命令为EDGESURF），可以在4条相邻的边或曲线之间创建网格。边可以是直线、圆弧、样条曲线或开放的多段线，这些边必须在端点处相交以形成一个闭合路径。创建边界网格时，可以用任意次序选择选择这4条边。其中第一条边（SURFTAB1）决定了生成网格的M方向，该方向从距选择点最近的端点延伸到另一端；与第一条边相接的两条边形成了网格的N（SURFTAB2）方向的边。边界网格的创建示例如图13-21所示。

下面以实例的方式介绍创建边界网格的一般方法与步骤。

打开“边界网格即学即练.dwg”文件，文件存在着图13-22所示的4条曲线，使用“三维建模”工作空间。

在功能区“网格”选项卡的“图元”面板中单击“边界网格”按钮，接着分别单击4条曲线以完成创建图13-23所示的边界网格，注意4条曲线的选择顺序不分。

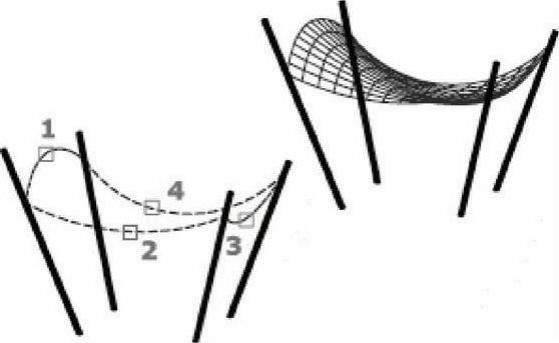

图13-21 边界网格图例

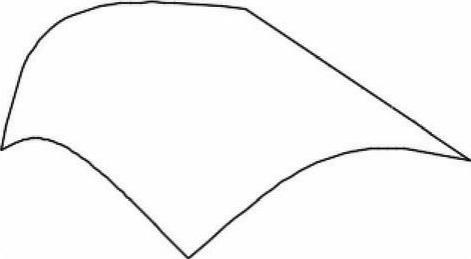

图13-22 原始曲线

图13-23 完成的边界网格
