14.2.2  旋转

14.2.2 旋转

单击“旋转”按钮（对应的英文命令为REVOLVE），可以通过绕轴旋转对象来创建三维实体或曲面。开放轮廓可创建曲面，闭合轮廓可创建实体或曲面，使用“模式”选项可以是创建实体还是曲面。旋转路径和轮廓曲线可以是开放的或闭合的，可以是实体边和曲面边，可以是单个对象（为了旋转多条线，可使用“JOIN”命令将其转换为单个对象）或单个面域。

结合范例介绍创建旋转实体的操作步骤。

打开“创建旋转实体即学即练.dwg”文件，该文件存在图14-29所示的原始图形。

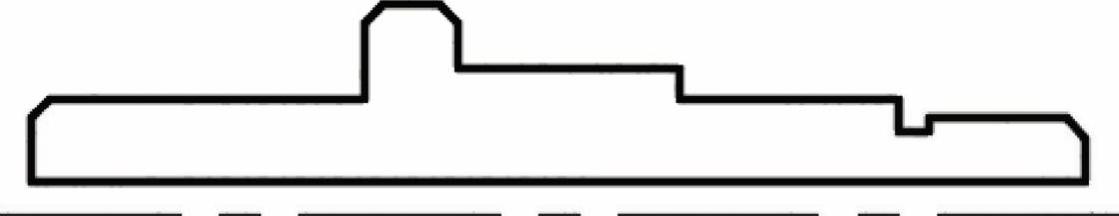

图14-29 原始图形

切换至“三维建模”工作空间，从功能区“实体”选项卡的“实体”面板中单击“旋转”按钮，选择以粗实线显示的闭合多段线作为要旋转的对象，按<Enter>键确认，接着在“指定轴起点或根据以下选项之一定义轴[对象（O）/X/Y/Z]<对象>：”提示下选择“对象（O）”提示选项，并在图形窗口中选择中心线作为旋转轴，然后输入旋转角度为“360”，按<Enter>键确认旋转角度，此时旋转实体显示如图14-30所示（默认以“二维线框”显示模型）。

除了指定对象用作旋转轴之外，还可以通过指定轴起点（第1点）和轴端点（第2点）来定义旋转轴（该旋转轴的正方向为从第1点指向第2点），也可以将当前UCS的X轴、Y轴或Z轴正向设定为轴的正方向。

在功能区中打开“常用”选项卡，从“视图”面板的“三维导航”下拉列表框中选择“东南等轴测”选项，从“视觉样式”下拉列表框中选择“灰度”选项，此时旋转实体显示效果如图14-31所示。

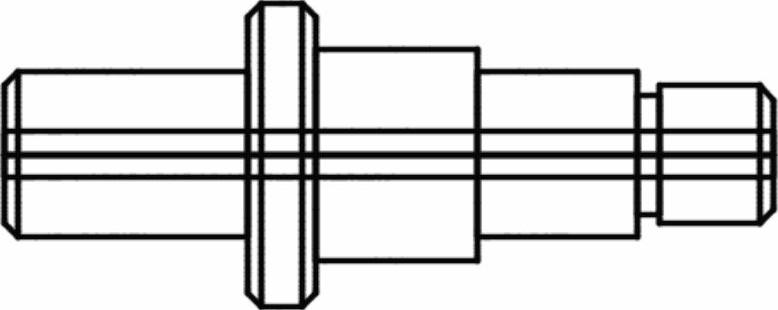

图14-30 创建旋转实体

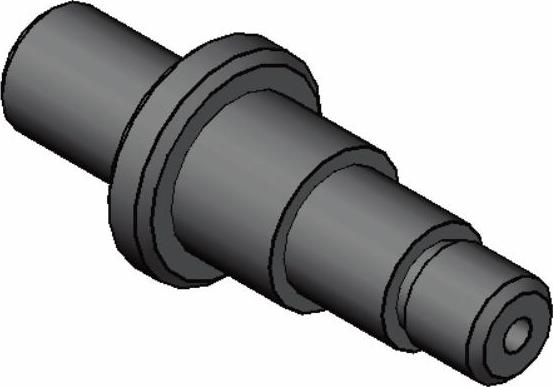

图14-31 指定视角视图和视觉样式后的效果
