14.4.9 三维移动
在AutoCAD三维视图中，可以通过单击“三维移动”按钮
（3DMOVE）在选定的三维对象上显示三维移动小控件以帮助在指定方向上按指定距离移动三维对象。使用三维移动小控件，用户可以自由地移动选定的对象和子对象，或将移动约束到轴或平面。当然使用二维移动工具
（MOVE）也可以实现在空间中移动三维对象。
请看以下一个三维移动的操作范例。
打开“三维移动即学即练.dwg”文件，该文件存在着图14-76所示的长方体和圆柱体。
在功能区“常用”选项卡的“修改”面板中单击“三维移动”按钮

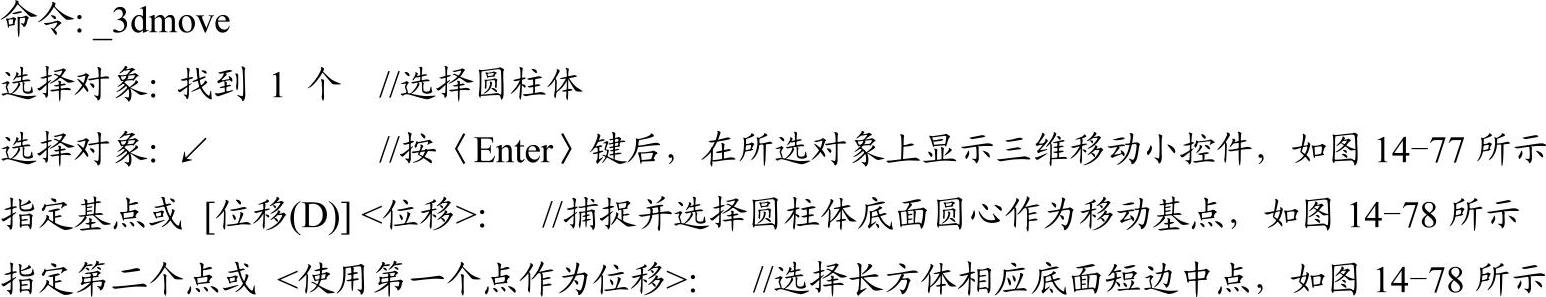

，接着按照命令行提示进行以下操作。
移动结果如图14-79所示

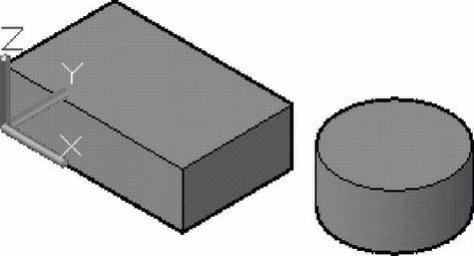

图14-76 原始实体模型

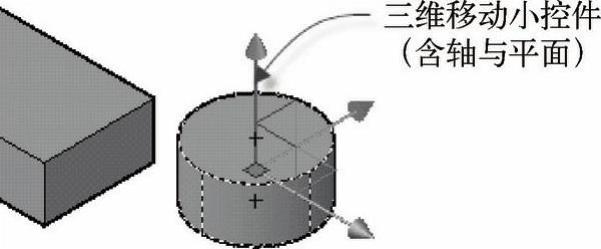

图14-77 显示三维移动小控件

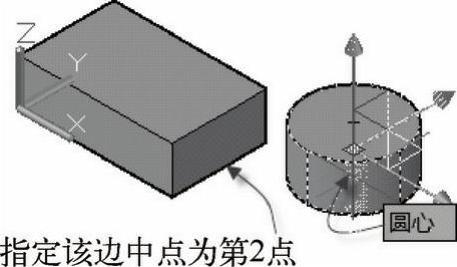

图14-78 选择圆柱体底面圆心
在功能区“常用”选项卡的“实体编辑”面板中单击“并集”按钮
，选择长方体和圆柱体，按<Enter>键，结果如图14-80所示。

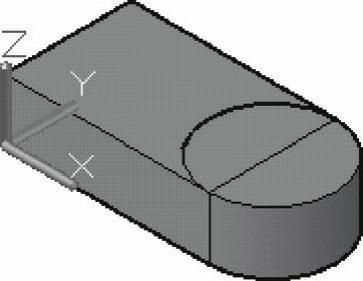

图14-79 三维移动结果

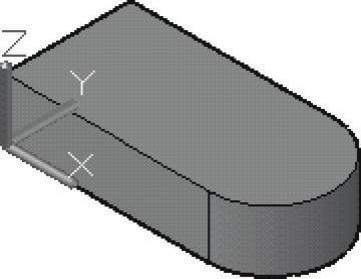

图14-80 合并结果
