14.4.10  三维旋转

可以在三维空间中将对象沿着旋转轴旋转。从功能区“常用”选项卡的“修改”面板中单击“三维旋转”按钮，从图形窗口中选择三维对象并按<Enter>键，默认时在所选三维对象集的中心处显示三维旋转小控件。三维旋转小控件由中心框和轴把手圈组成，如图14-81所示。将光标移动到三维旋转小控件的轴把手圈（旋转路径）上时，将显示表示旋转轴的矢量线，通过在轴把手圈（旋转路径）变为黄色时单击它，可以指定旋转轴，即可以将旋转约束到该轴上，接着拖动光标时，选定的对象和子对象将沿指定的轴绕基点旋转，小控件将显示对象移动时从对象的原始位置旋转的度数。当然用户可以单击或输入值以指定旋转的角度。请看下面的一个操作实例。

打开“三维旋转即学即练.dwg”文件，该文件存在着一个实体模型。

从功能区“常用”选项卡的“修改”面板中单击“三维旋转”按钮，选择实体模型，按<Enter>键，指定旋转基点或接受默认基点，单击所需的轴把手圈（旋转路径）以将旋转约束到旋转路径所对应的轴上，如图14-82所示，在“指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：”提示下输入旋转角度为“120°”，旋转结果如图14-83所示。

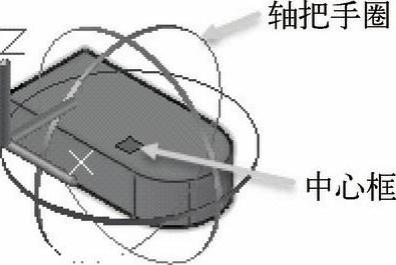

图14-81 三维小控件图解

图14-82 将旋转约束到指定轴

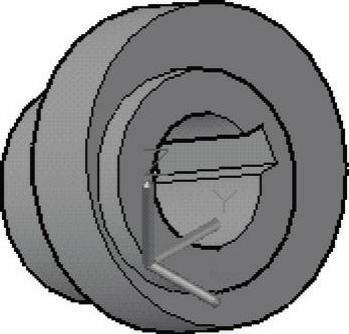

图14-83 旋转结果
