14.4.13  实体阵列

在AutoCAD 2016中，3DARRAY命令（三维阵列）功能已被整合到相关的增强阵列工具中，如“矩形阵列”按钮、“环形阵列”按钮和“路径阵列”按钮，这些增强阵列工具允许用户创建关联或非关联、二维或三维的相应阵列（矩形阵列、环形阵列或路径阵列）。而3DARRAY命令保留传统行为。对于三维矩形阵列，除行数和列数外，用户还可以指定Z方向的层数；对于三维环形阵列，用户可以通过空间中的任意两点指定旋转轴。

请看以下一个范例，在该范例中为选定实体创建矩形阵列。

打开“三维阵列即学即练.dwg”文件，该文件中存在图14-87所示的两个实体。

在功能区“常用”选项卡的“修改”面板中单击“矩形阵列”按钮。

分别选择这两个实体，按<Enter>键。

在功能区出现的“阵列创建”上下文选项卡中分别设置“列数”为“4”，相邻列间距为“400”，“行数”为“3”，相邻行间距为“850”，“级别”（层）数为“2”，相邻层之间的间距为“150”，如图14-88所示。

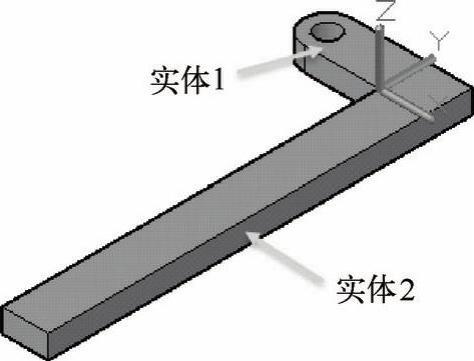

图14-87 原始的两个实体

图14-88 设置矩形阵列参数

在“阵列创建”上下文选项卡的“关闭”面板中单击“关闭阵列”按钮，完成本例选定实体的矩形阵列。
