配料实例2

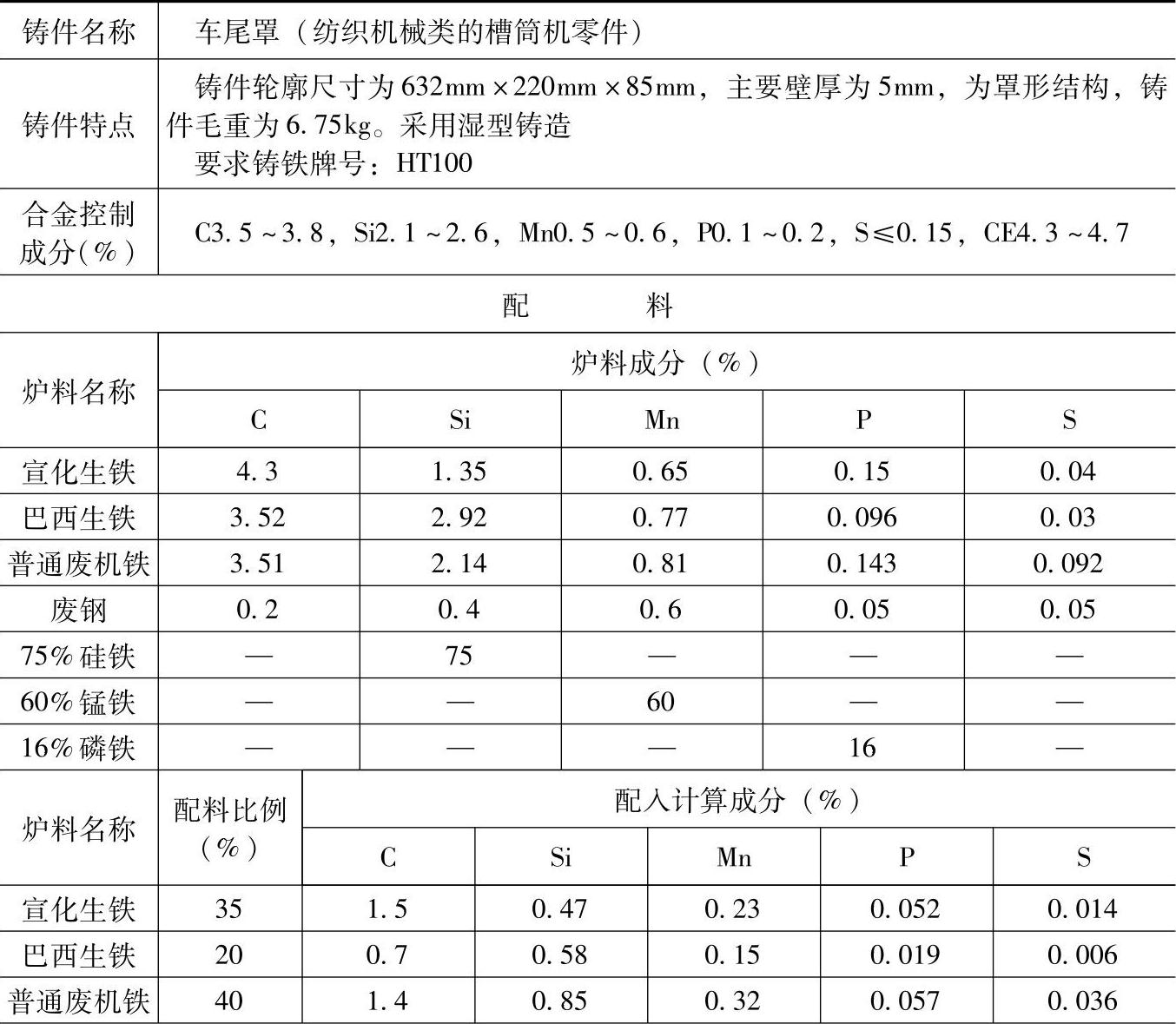

表1.1-2 HT100的灰铸铁配料

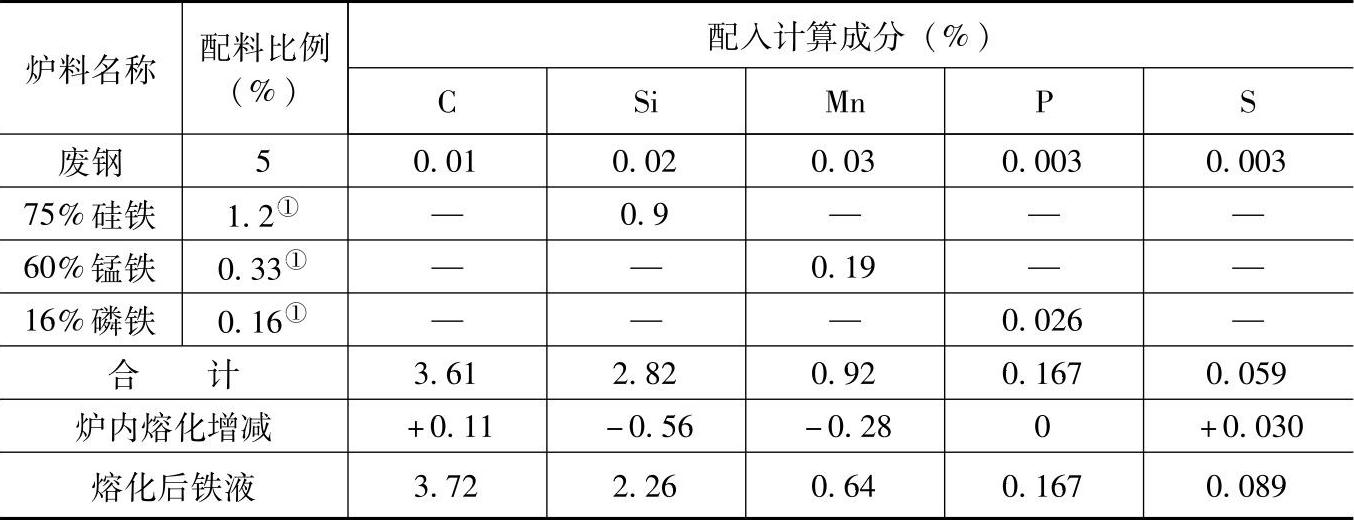

（续）

注：1.采用中央加侧吹冷风冲天炉熔炼，炉内碳增加3%、硅烧损20%、锰烧损30%、磷不变、硫增加50%。

2.检测结果：

化学成分（%）：C3.7，Si2.5，Mn0.6，P0.15，S0.07；

力学性能：抗拉强度为108MPa，抗弯强度为270MPa，硬度为149HBW。

金相组织：A型石墨，长度为45μm，基体为铁素体+珠光体，共晶团数为150/cm²

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于纺织机械中要求灰铸铁HT100的其他罩类和盒形类铸件。

①调节剂配入比例实为总铁液量的质量分数，后同。
