配料实例6

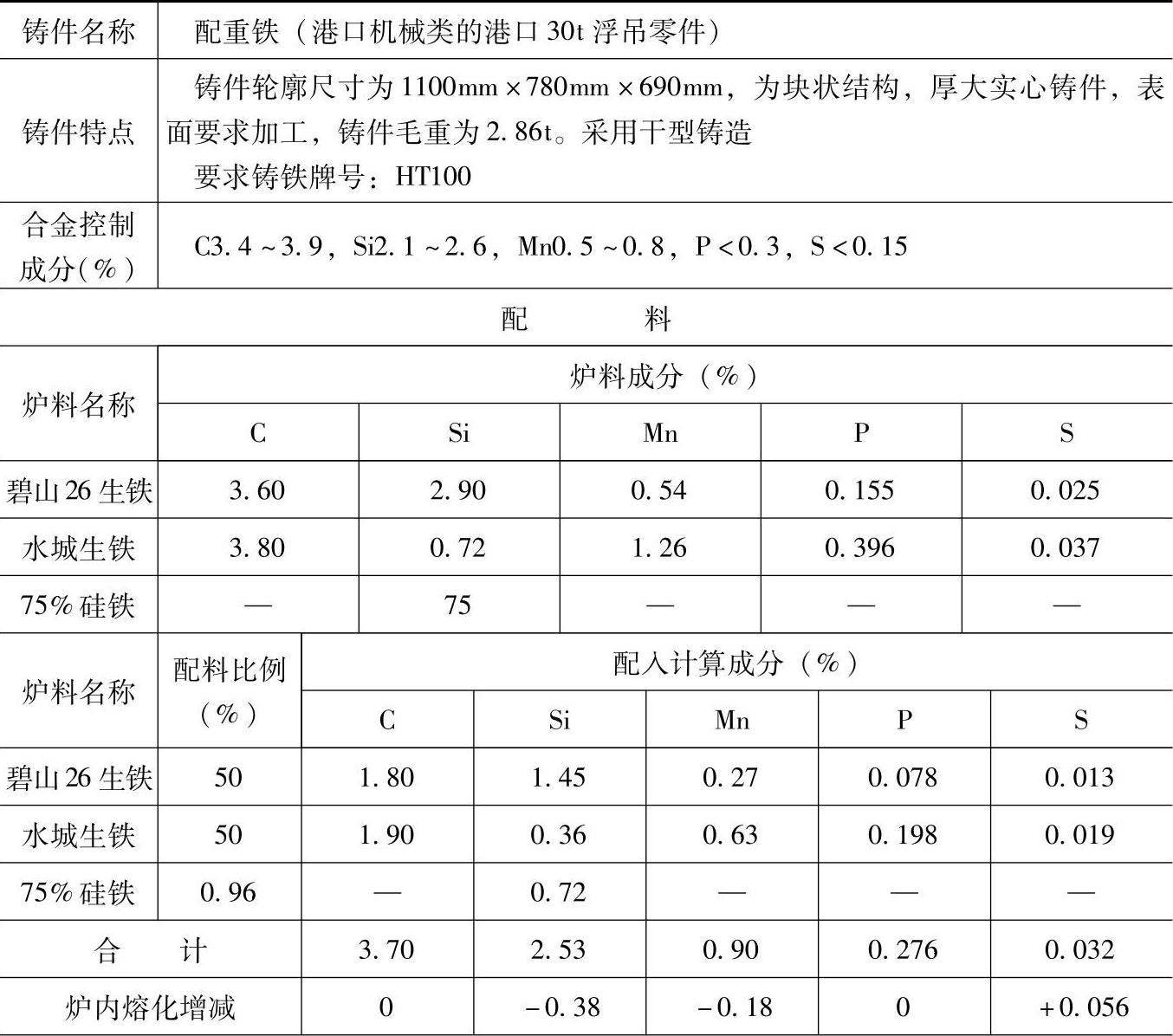

表1.1-6 HT100的灰铸铁配料

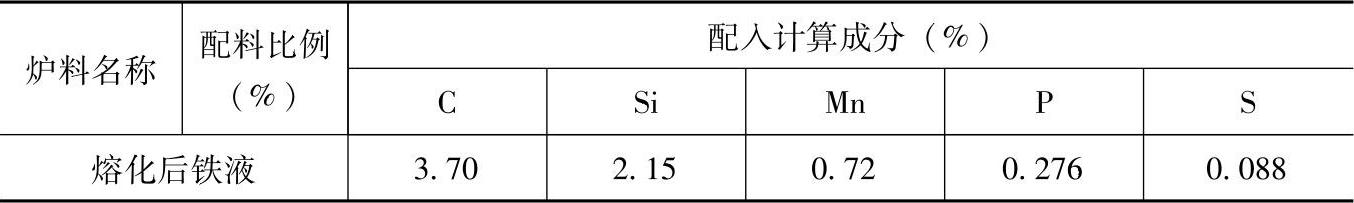

（续）

注：1.采用三排风口热风冲天炉熔炼，熔化率为3t/h，炉内碳不变、硅烧损15%、锰烧损20%、磷不变、硫增加80%。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.89，Si2.21，Mn0.68，P0.28%，S0.09

力学性能：抗拉强度为130MPa，硬度为182HBW

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于港口机械中要求灰铸铁HT100的配重块、灶面等铸件。
