配料实例220

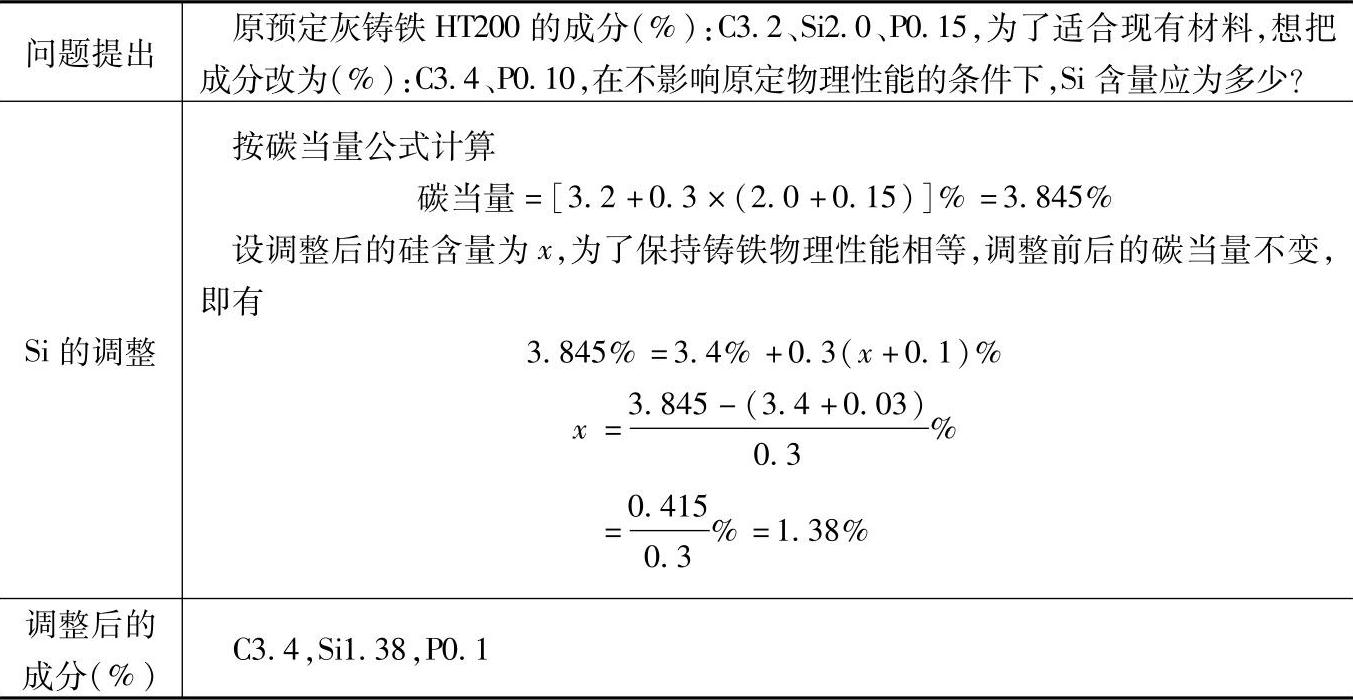

表1.1-220 HT200的灰铸铁配料

注：1.根据铸件的壁厚确定好铁液的化学成分以后，就应考虑利用已有的生铁和废钢进行配料计算了。如果调整生铁或废钢的比例，达不到预定成分中的C、Si含量要求，可在保证碳当量的条件下进行C、Si含量的调整。

碳当量=碳含量+0.3（硫含量+磷含量）

2.本例仅涉及C、Si、P三个元素，其余S或Mn含量在某些情况下超过原预定要求时，应以调整保持S、Mn二者相互作用生成硫化锰为度，虽然MnS渗杂在铸铁中无益，但因含量不多时对铸铁物理性能影响很小。S、Mn任何一方含量过多都会使铸铁变硬，影响材质物理性能。S含量过多生成FeS；Mn含量过多生成Mn₃C，并且Mn₃C常与Fe₂C结合在一起形成含锰的碳化物（FeMn）₃C，它们均使铸铁硬度增加。

S、Mn平衡量可按下式确定：

锰含量=1.7×硫含量+0.35%

3.各成分含量和配料比例皆指质量分数。
