配料实例336

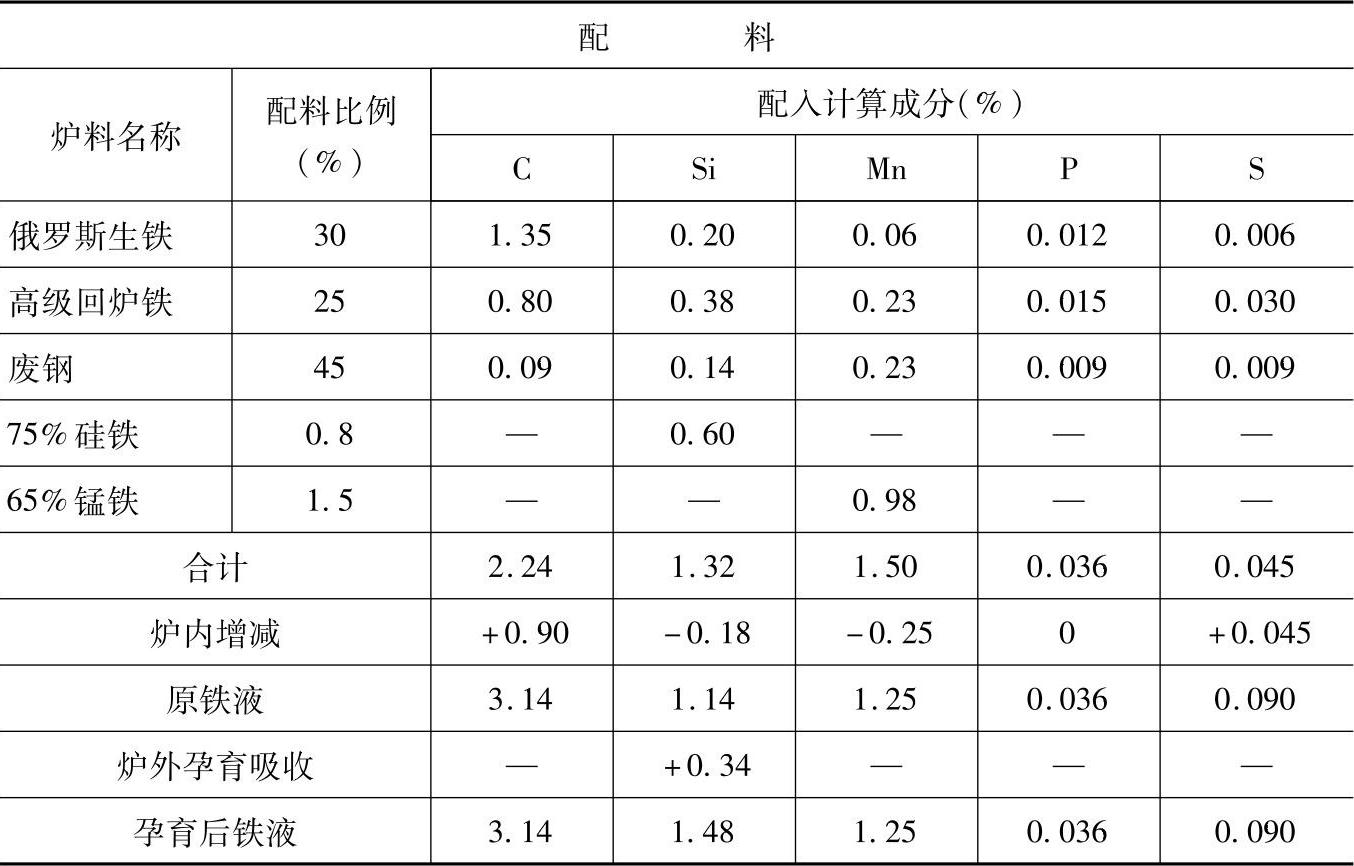

表1.1-336 HT350的灰铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为7t/h，炉内碳增加40%、硅烧损<15%、锰烧损<20%、磷不变、硫增加100%、FeO含量<5%，出铁温度为1450～1500℃。

2.炉前，包内加入0.3%～0.5%（质量分数）硅钡钙孕育剂，或0.4%～0.8%（质量分数）的75%硅铁进行孕育处理，其中硅吸收率为80%。炉前用三角试片检验白口大小来控制铁液化学成分及孕育效果。要求白口宽度为6～8mm，要求出铁温度>1450℃，浇注时进行复硅孕育处理。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于要求灰铸铁HT350的孕育铸铁，强度、耐磨性要求较高的铸件，如横梁、滑座、主轴等。
