配料实例505

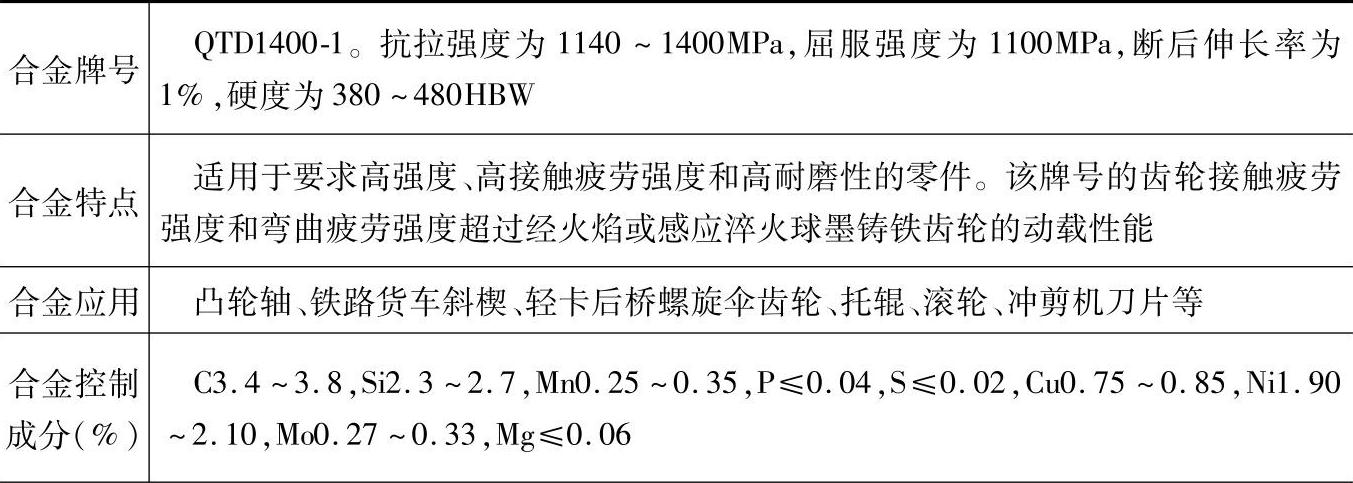

表1.2-126 QTD1400-1的等温淬火球墨铸铁配料

（续）

注：1.采用熔炼炉类型：中频感应电炉，炉内碳烧损12%、硅增加5%、锰烧损14%、磷、硫和铜不变、钼烧损10%、镍烧损2%。

2.炉前，球化处理用压力加镁，纯镁加入量为0.22%（质量分数），残余镁量为25%，去硫率为60%；用68%硅铁进行孕育处理，加入量为1.3%（质量分数），吸收率为90%。

3.球铁经等温淬火处理，奥氏体化温度为900～930℃，保温时间约120min；等温淬火温度为280～310℃，保温时间约130min。

4.各成分含量和配料比例皆指质量分数。
