配料实例520

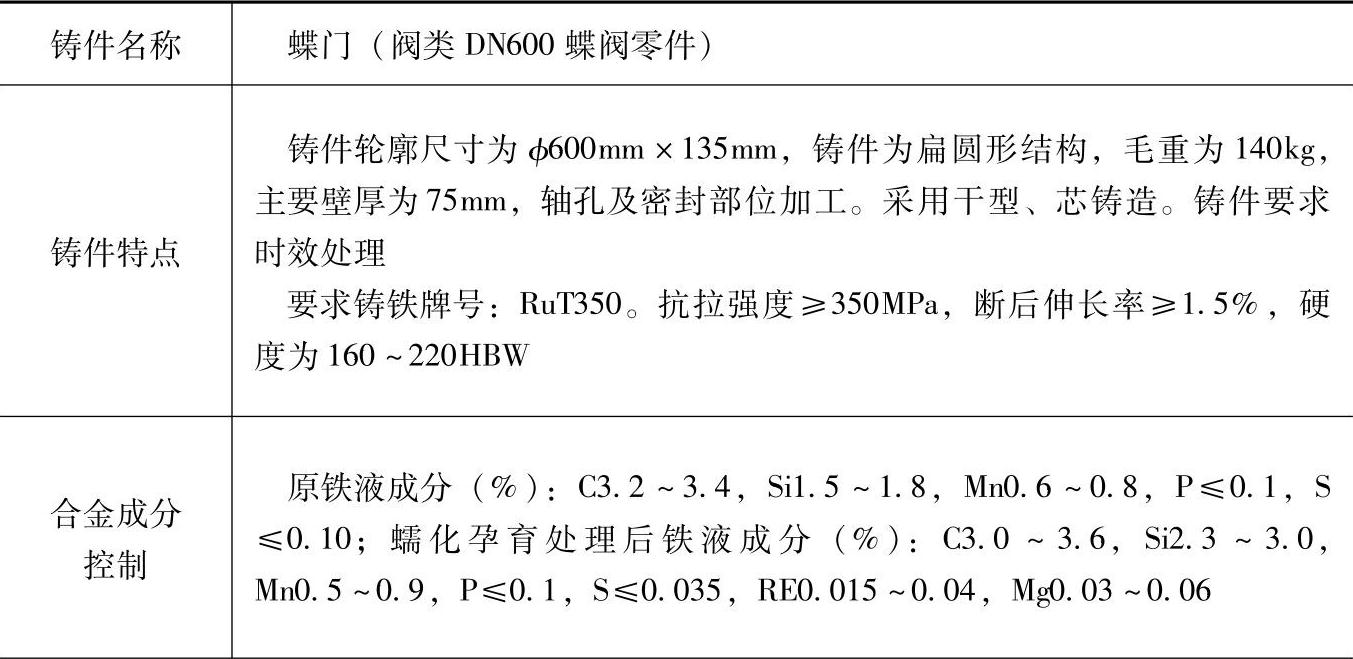

表1.3-12 RuT350的蠕墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口曲线炉膛热风冲天炉，熔化率为5t/h，炉内碳增加10%、硅烧损20%、锰烧损25%、硫增加80%、磷不变。

2.蠕化处理工艺采用冲入法，采用稀土镁钙系合金，其成分（%）：RE13～15、Mg4～6、Ca≤4、Si40～45，其余为Fe，加入量为1.4%～1.6%（质量分数）；采用75%硅铁进行孕育处理，加入量为0.5%～0.7%（质量分数）。

3.炉前用三角试片观察白口大小，控制铁液成分及蠕化效果，白口宽度为3～7mm。

4.检测结果：

化学成分（%）：C3.54，Si2.63，Mn0.92，P0.061，S0.046，Mg0.037，RE0.031；

力学性能：抗拉强度为412MPa，断后伸长率为1%；

金相组织：石墨呈蠕虫状+团状分布，蠕化率约70%左右，组织为珠光体+铁素体+石墨，珠光体量占55%（体积分数），渗碳体+磷共晶量小于1%（体积分数），取样于拉伸棒的一端。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于阀体中要求蠕墨铸铁RuT350的DN800、1400大型蝶门等铸件。
