配料实例522

配料实例522

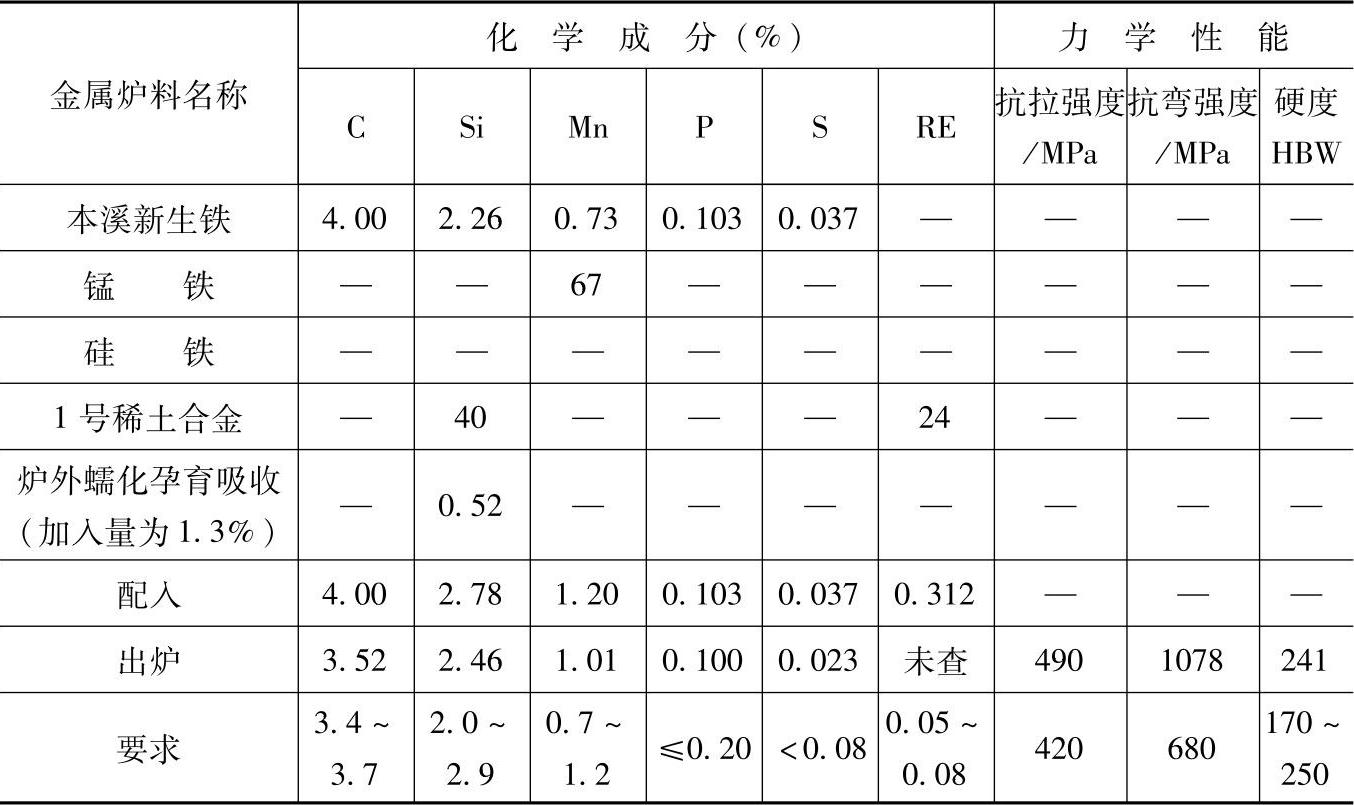

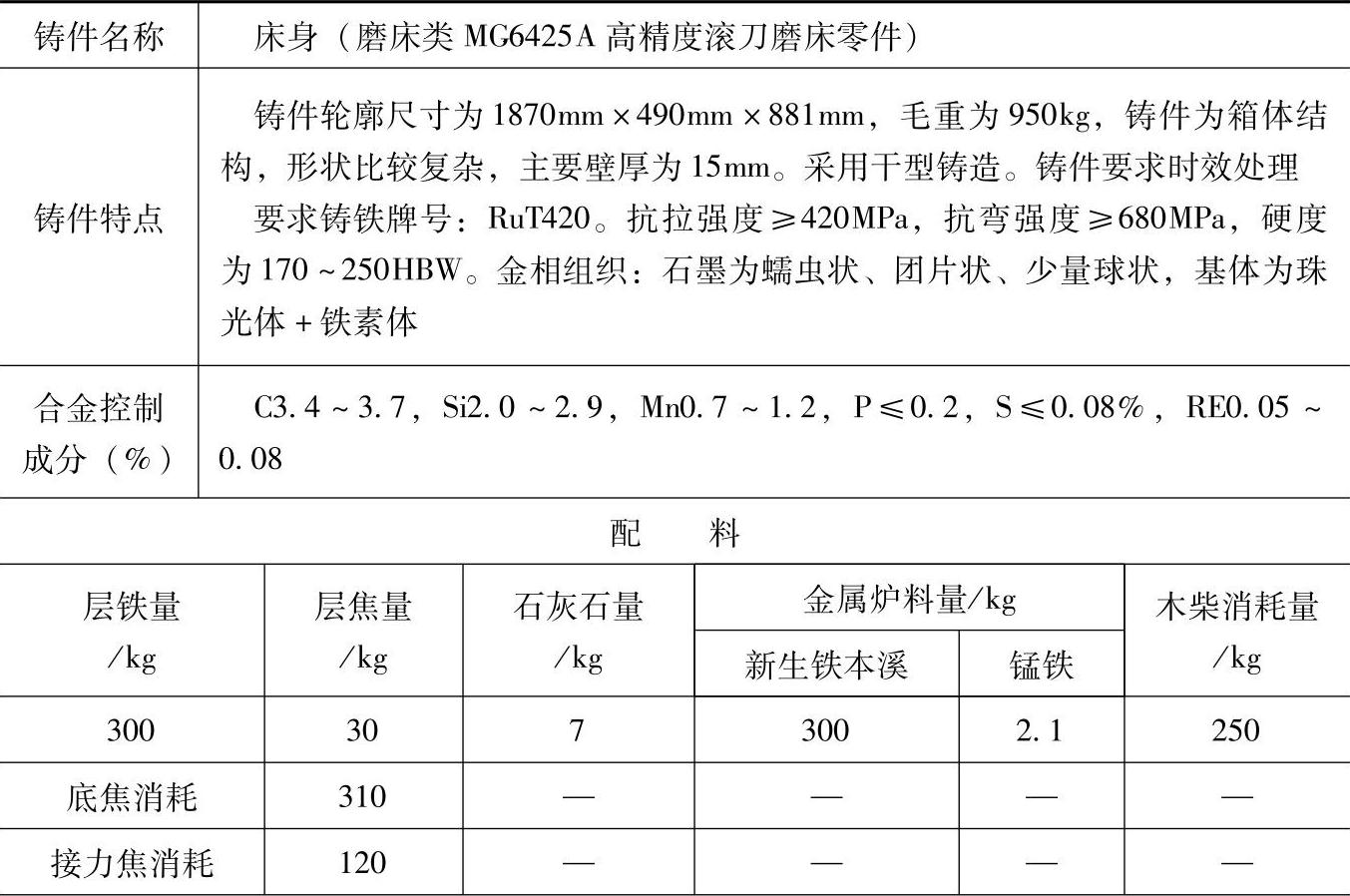

表1.3-14 RuT420的蠕墨铸铁配料

（续）

注：1.采用熔炼炉类型：多排小风口热风炉胆冲天炉，熔化率为3t/h。

2.炉前分析：鉴别蠕虫状铸铁成功的几个标志：

1）铁液处理后，表面浑浊，如稀饭面上一层米汤皮，而不是清澈如镜。

2）三角试片冷却后左右两侧缩凹。

3）三角试片浸入水中取出后发现有碳化钙（电石）味道。

4）三角试片冷却后仍在地上有尖脆的钢声。

5）三角试片不易打断，强度高。

在以上五个标志中，与其中之一相反，就表明蠕化失败。要使铸造成功，还必须注意控制焦炭中的硫含量。

3.检测结果：

力学性能：抗拉强度为490MPa，抗弯强度为1078MPa，硬度为241HBW；

金相组织：石墨短片鸡爪状、团絮状、少量球状，尺寸为0.12mm，铁素体量≤40%～90%（体积分数），索氏体珠光体量<10%～60%（体积分数），有磷共晶和渗碳体磷共晶复合物，其含量≤5%（体积分数）。

4.各成分含量和配料比例皆指质量分数。
