配料实例524

配料实例524

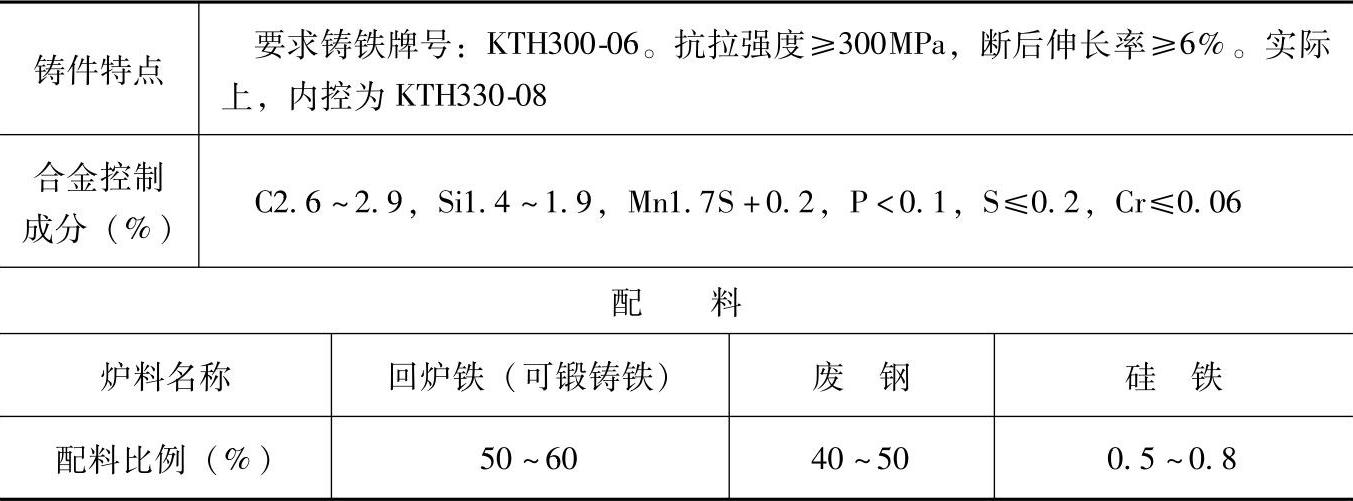

表1.4-1 KTH300-06的黑心可锻铸铁配料

（续）

注：1.采用冲天炉熔炼。

2.孕育处理，采用包内孕育方法。孕育剂成分：Bi0.006%～0.012%，Al0.01%。

3.退火工艺

1）采用25t室式煤粉炉：升温时间为22～28h；第一阶段石墨化，温度为920～960℃，持续7～9h，中间冷却4～6h；第二阶段石墨化，温度为750～700℃，平稳降温18～24h，退火周期为55～63h。

2）采用隧道式煤粉炉：长为40m，2h进出一台车；升温时间为19.5h；第一阶段石墨化，温度为950～970℃，持续10.5h，中间冷却5.3h；第二阶段石墨化，温度为750～650℃，持续17.7h，退火周期为53h。

4.检测结果：

金相组织：铁素体+团絮状石墨；

力学性能：

1）采用25t室式煤粉炉退火后，抗拉强度≥330MPa的占60%，300MPa≤抗拉强度<330MPa的占40%；

2）采用隧道式煤粉炉退火后，抗拉强度≥330MPa的占80%以上，300MPa≤抗拉强度<330MPa的少于20%。

5.各成分含量和配料比例皆指质量分数。
