配料实例526

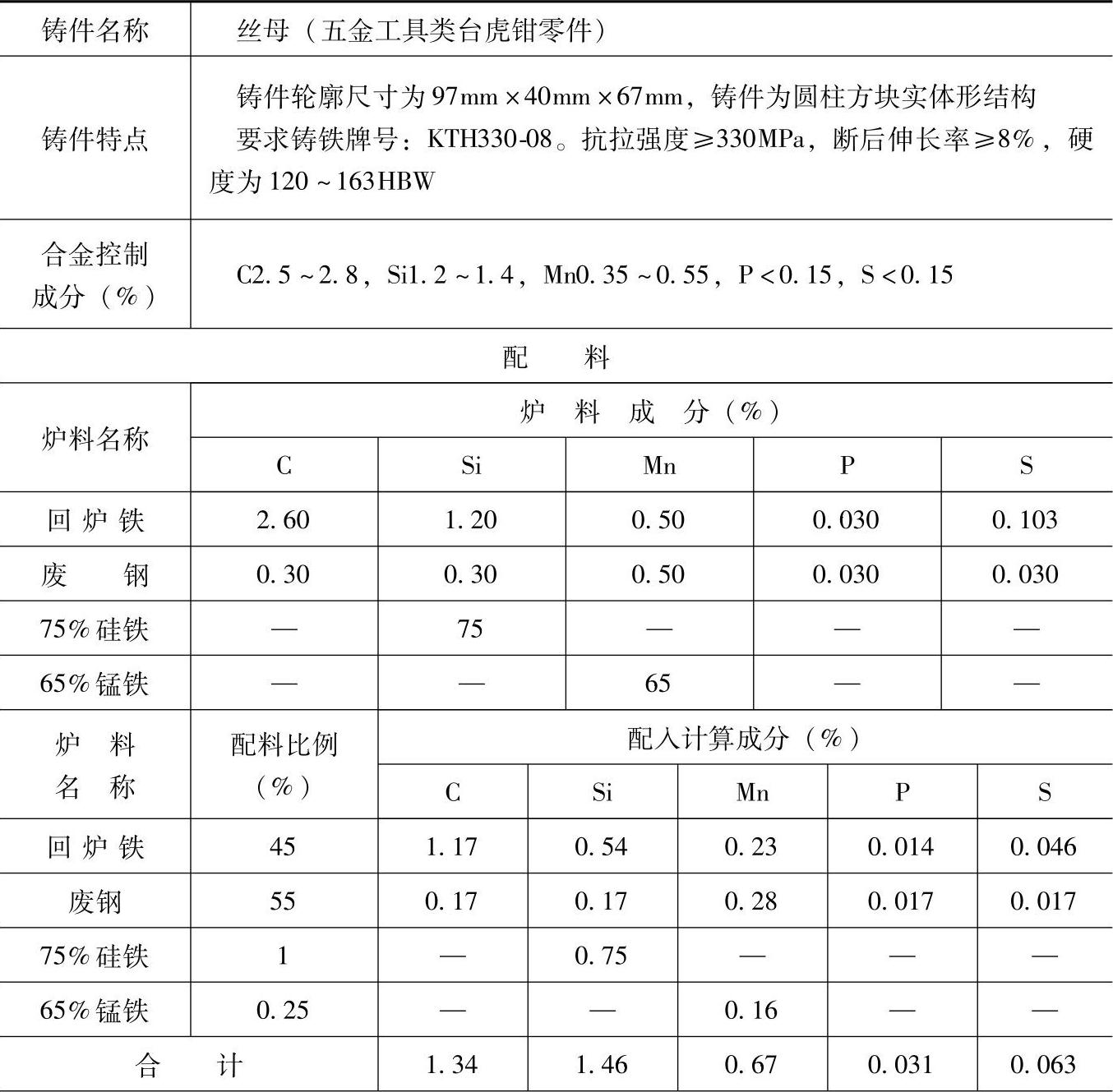

表1.4-3 KTH330-08的黑心可锻铸铁配料

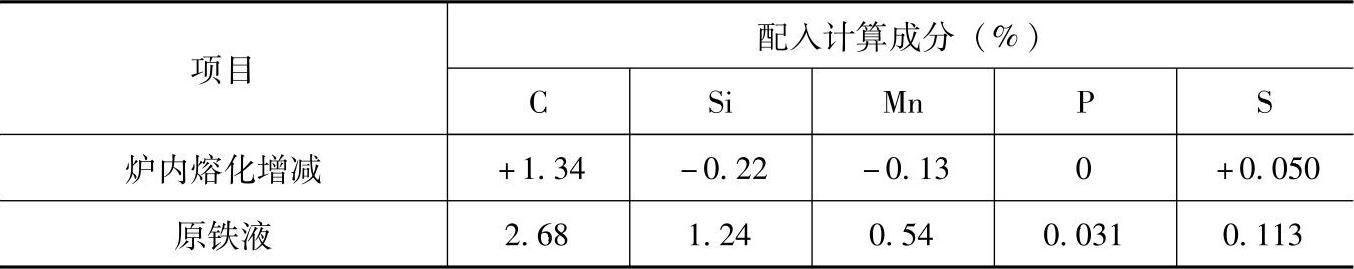

（续）

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内碳增加100%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。

2.炉前，孕育处理采用铋和铝，铋加入量为0.008%（质量分数），铝加入量为0.006%（质量分数）。孕育处理的目的主要是为了增加石墨晶核以缩短碳的扩散距离，促使铸态白口化。铋是强烈阻碍石墨化的元素，加入铋可以保证得到白口组织的有效措施。

3.炉前，为了保证铸件铸态得到白口组织，可以采用尺寸为φ50mm×120mm的试棒，浇注冷却得到暗红色后，放在水中反复淬冷，冷后用锤击断，看断口，如果断口四周全白，中心部有缩松，则是正常情况，可以浇注铸件；如果试棒产生灰点，说明碳硅含量稍高，如果灰点轻微，可以浇注中等和薄壁铸件，如果灰点连接成片，并达到断面1/4以上时，应停止浇注。

4.检测结果：

化学成分（%）：C2.62，Si1.25，Mn0.45，P<0.15，S0.093。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于泰山12型小型拖拉机中要求黑心可锻铸铁KTH330-08的拨叉牵引板、牵引卡、前桥支架等铸件。
