配料实例541

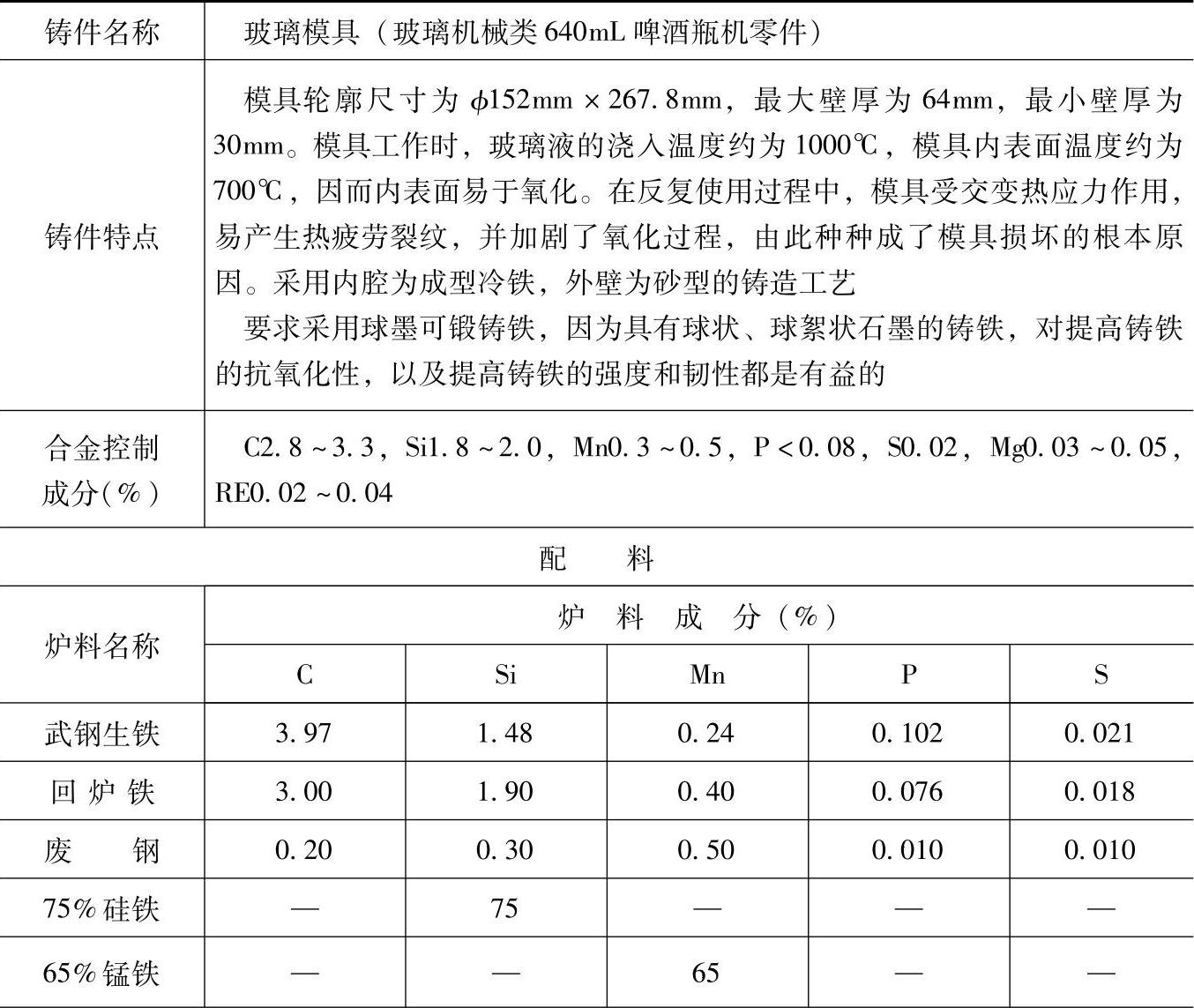

表1.4-18 球墨可锻铸铁的配料

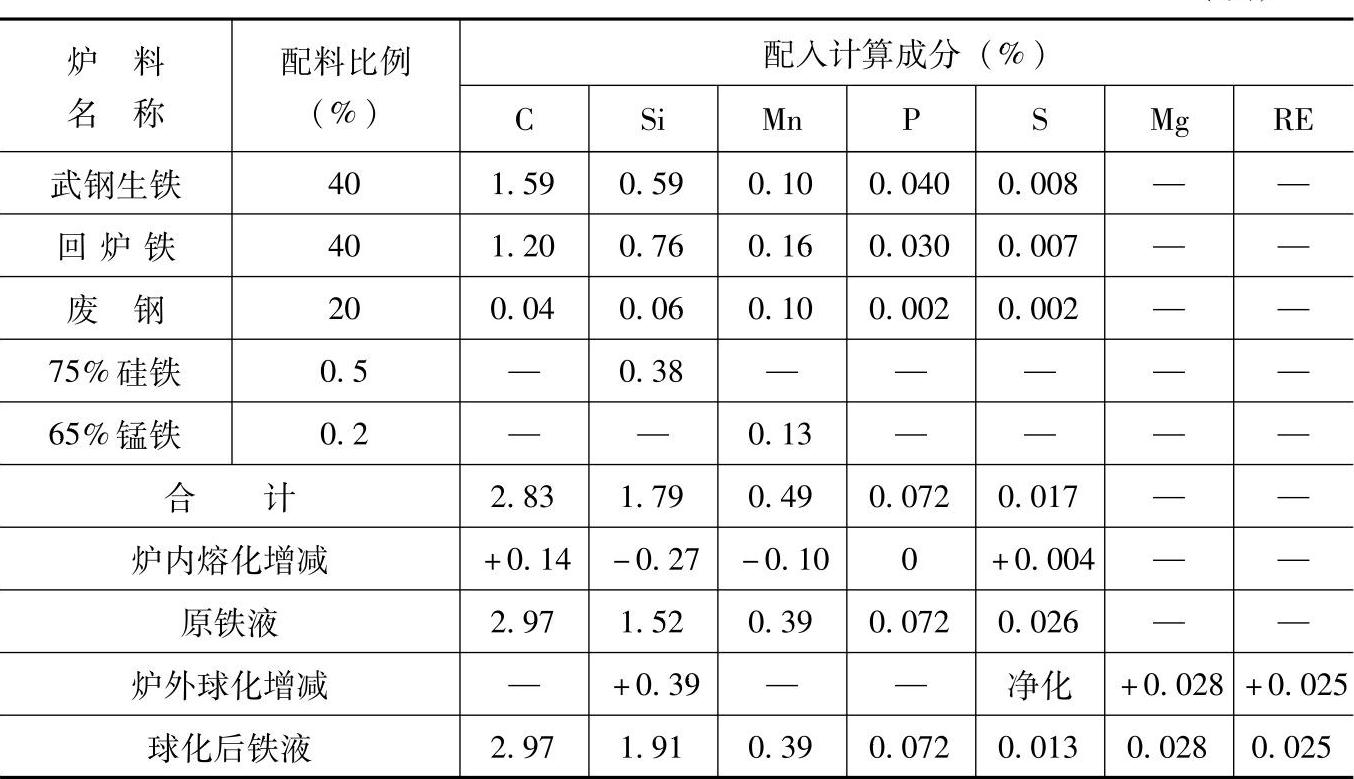

（续）

注：1.采用冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。

2.炉前处理工艺，采用坑底包冲入法处理，球化剂为FeSiMg8RE7，加入量为1.4%（质量分数），Si吸收率为90%、Mg吸收率为35%、RE吸收率为35%，去S率为50%。

3.退火工艺，950℃×4h，720℃×4h，炉冷至600℃出炉。

4.检测结果：

金相组织：内壁为球状石墨+球絮状石墨+铁素体；外壁为球状石墨+畸变石墨+铁素体；

力学性能：抗拉强度为440MPa，断后伸长率为13%，硬度为130HBW。

5.使用效果：每副模具平均40～60万次。

6.各成分含量和配料比例皆指质量分数。
