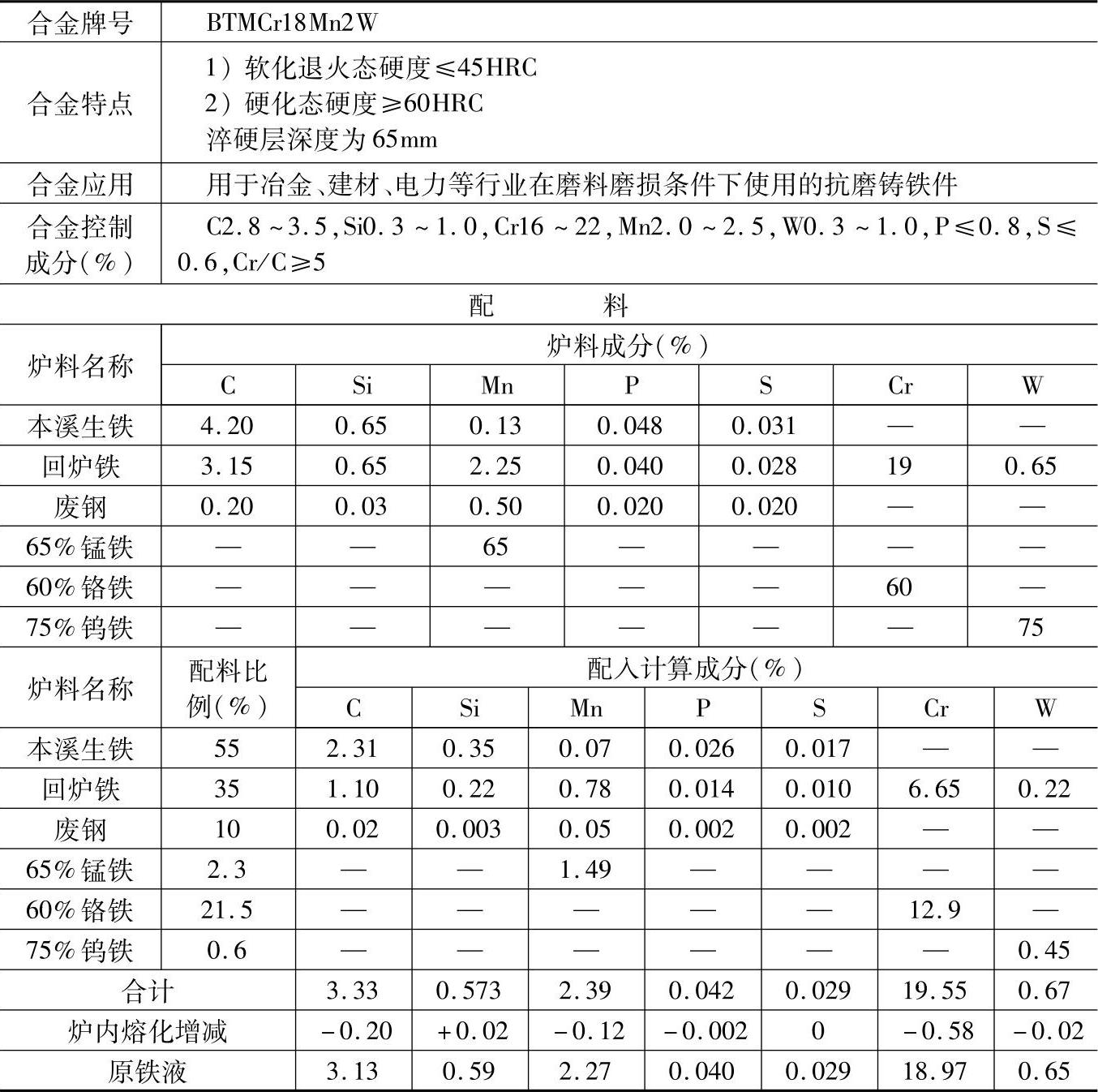

表1.6-7 BTMCr18Mn2W的铬锰钨系抗磨铸铁配料
注：1.采用熔炼炉类型：0.5t酸性炉衬电弧炉，炉内碳烧损6%、硅增加5%、锰烧损5%、磷烧损5%、硫不变、钨烧损3%、铬烧损3%。
2.根据需方要求，可进行退火、淬火、回火等热处理。
3.各成分含量和配料比例皆指质量分数。
