配料实例658

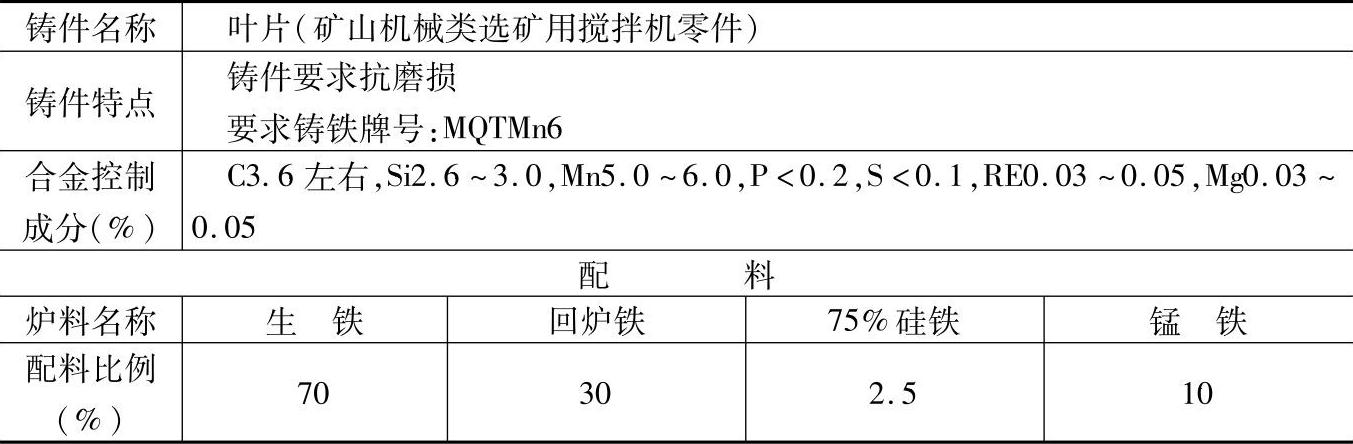

表1.6-10 MQTMn6的中锰抗磨球墨铸铁配料

注：1.采用冲天炉熔炼。

2.铁液出炉温度>1370°C。孕育剂（Si75）加入量为0.9%～1.2%（质量分数）。球化剂（稀土-镁合金Mg7.5%～9%）加入量为0.5%～0.7%（质量分数）。

3.质量检查：采用三角试样或圆形试棒观察其断口：

1）断口凹凸不平且较粗糙，呈淡灰色或青灰色，球化好，质量合格。

2）断口细致平整，呈银灰色，球化良好，此时可能铁液硅含量过高，或锰含量过低，如不断出现此情况，应在炉后调整硅锰含量。

3）断口呈灰黑色，则球化不良，强度低，韧性差，质量不合格。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求中锰抗磨球墨铸铁MQTMn6的球磨机磨球、饲料粉碎机活动叶片等铸件。
