配料实例667

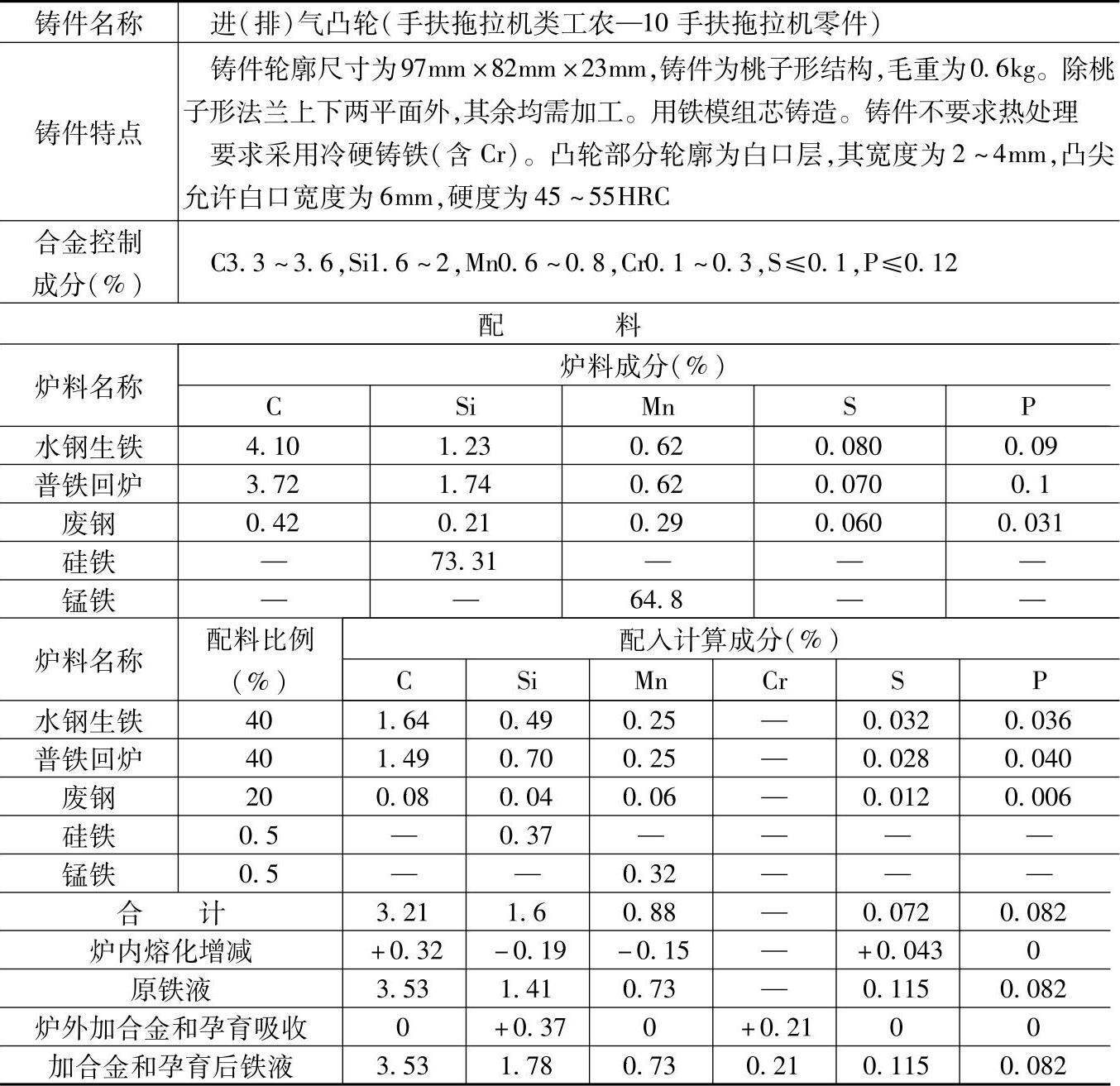

表1.6-19 含Cr的冷硬铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损12%、锰烧损17%、硫增加60%、磷不变。

2.炉前，在出铁槽加入经预热的75%硅铁0.6%（质量分数）进行孕育处理，硅吸收率为83%。

3.炉前，在铁液包或出铁槽处加入经破碎、预热至暗红色的铬铁，每100kg铁液炉外加58.4%铬铁0.4kg，铬吸收率为90%。

4.炉前用三角试片检查控制铁液质量，三角白口宽度为2～3.5mm。

5.各成分含量和配料比例皆指质量分数。
