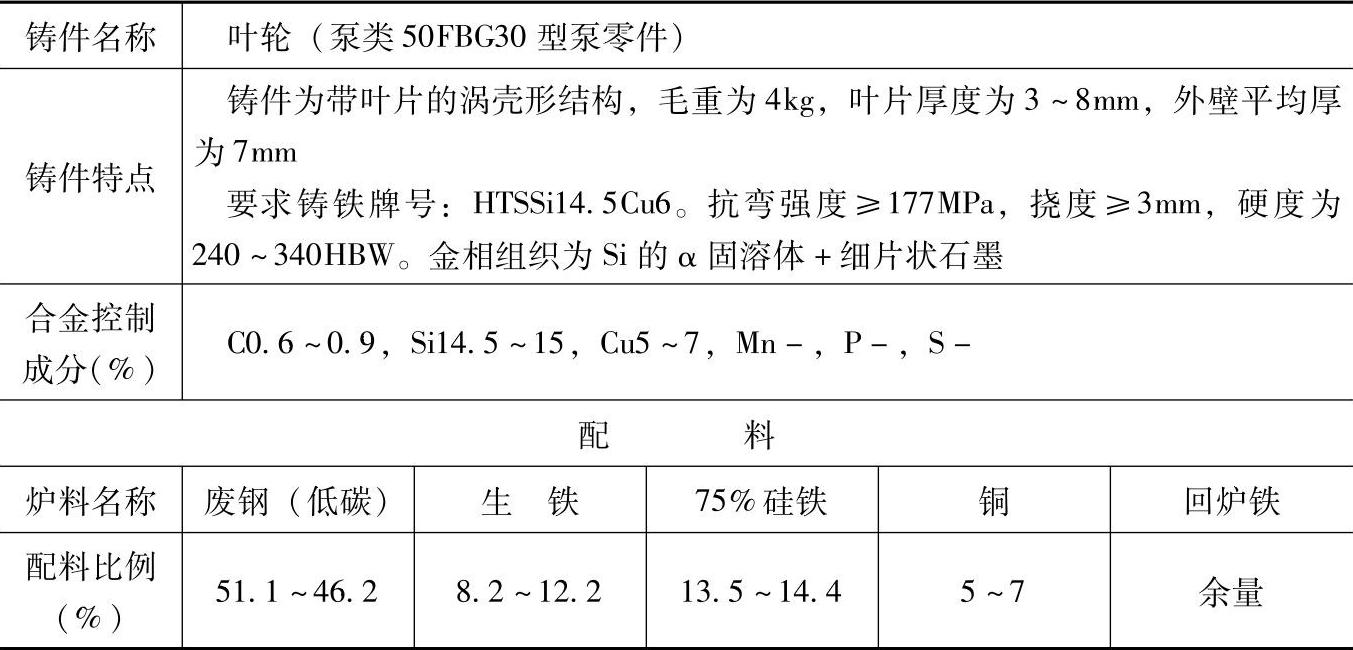

表1.8-2 HTSSi14.5Cu6的耐蚀铸铁配料
注：1.采用熔炼炉类型：150kg无心工频感应电炉，炉内硅烧损5%、锰烧损10%。
2.检测结果：
化学成分（%）：C0.80，Si14.2，Cu5.5。
3.各成分含量和配料比例皆指质量分数。
