配料实例691

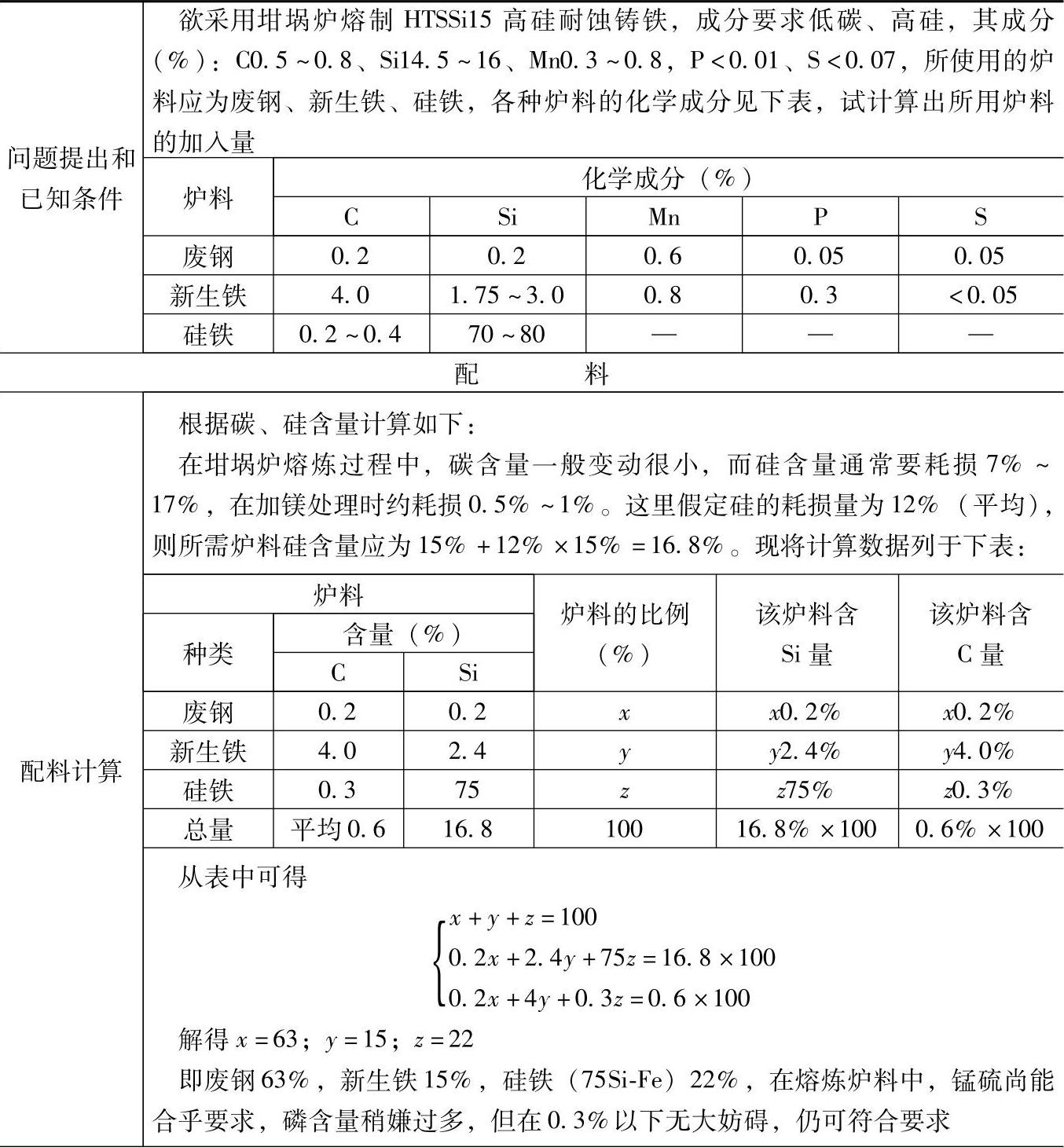

表1.8-4 HTSSi15的耐蚀铸铁配料

注：1.应该注意：

1）硅铁要用新而质密的，块度以10～15mm为宜。

2）废钢要取表面氧化程度少的，厚度为10～15mm。

3）新生铁大小应为50mm左右。

4）每次熔化的熔剂使用硼砂3%～7%（质量分数）。

5）炉料装入次序：先在坩埚底上装入硅铁，中央中心部分也装入硅铁，其次在中心部分周围装入废钢，废钢和硅铁完全装完后，硼砂覆盖上面，开风熔化，到硅铁全部熔化后，将新生铁加在废钢上面共熔。

6）熔化时间每次为3～4h，等到完全熔化后，扒除铁液表面渣滓，然后在表面盖上草灰，并加以搅拌，搅拌后等到铁液温度降到1200～1230℃时加镁处理，其处理方法与球墨铸铁加镁处理方法相似。

2.各成分含量和配料比例皆指质量分数。
