配料实例703

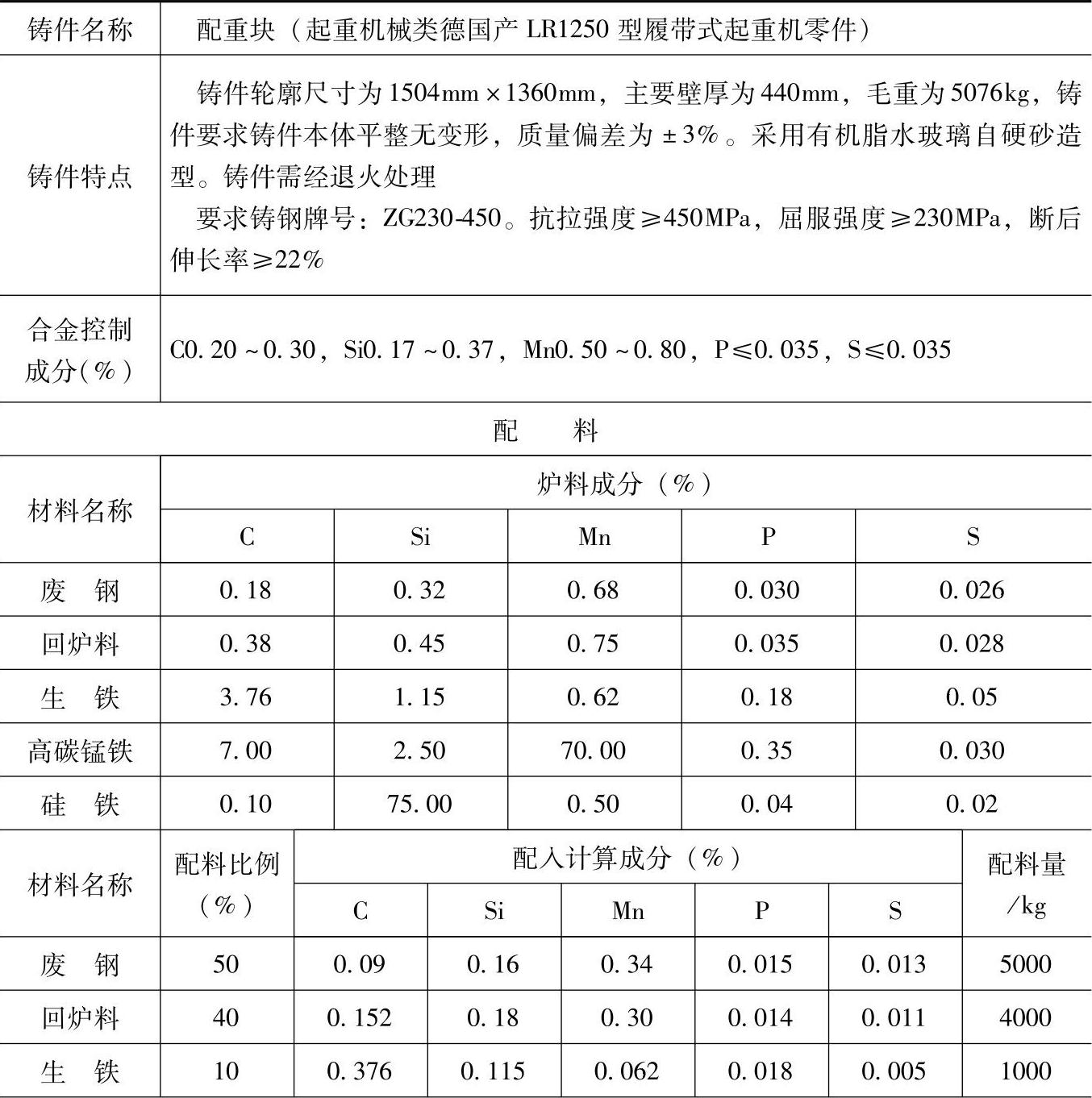

表2.1-8 ZG230-450的铸造碳钢配料

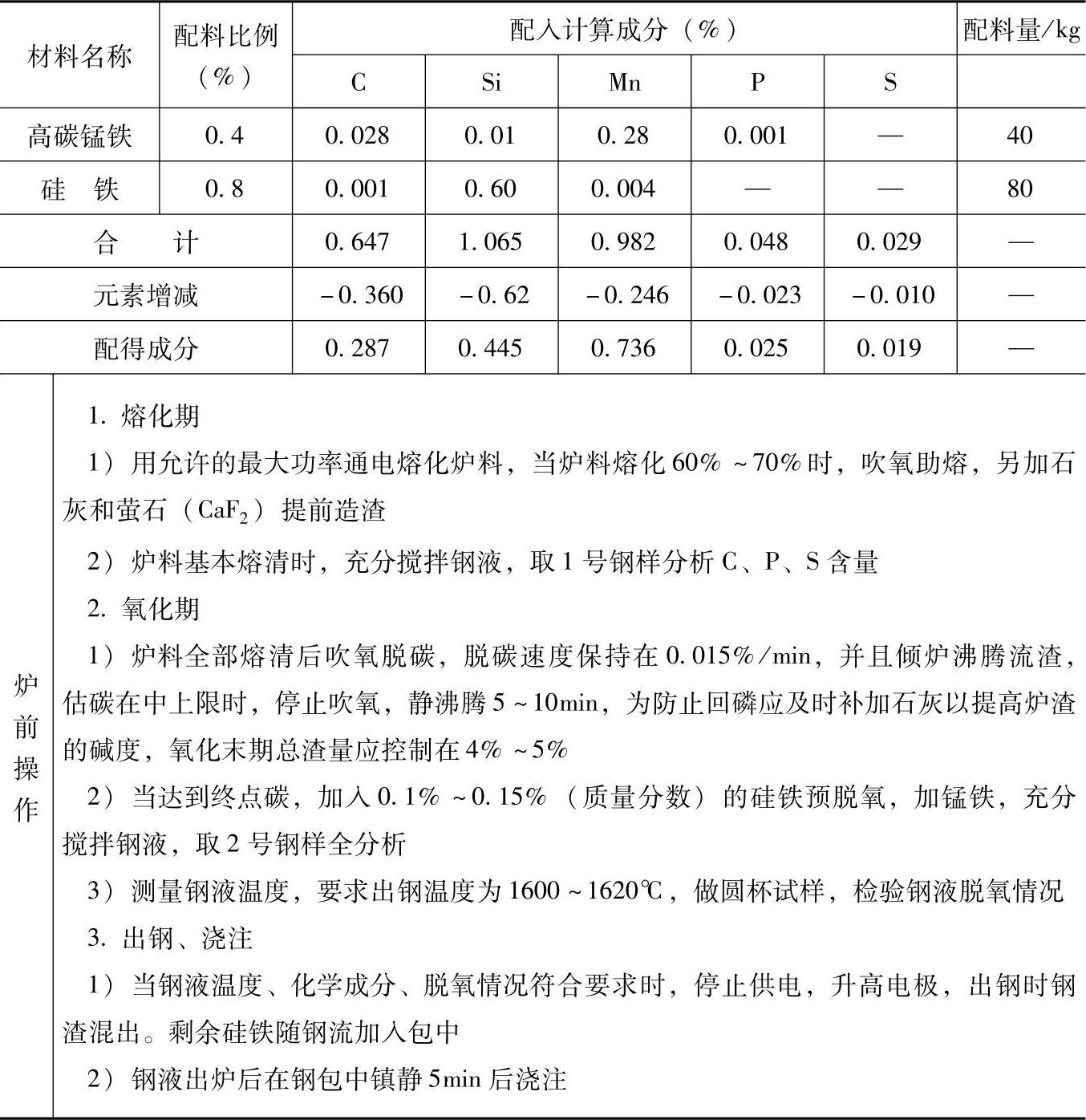

（续）
注：1.采用HGX—5型三相碱性炉衬电弧炉单渣法快速熔炼。
2.配料应保证脱碳量为0.30%～0.45%，炉料平均含磷量应控制在0.06%以下。铁合金应烘烤至暗红色，渣料应烘干除去水分。
3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1600～1620℃，浇注温度为1510～1520℃。
4.力学性能检测结果：经退火后，抗拉强度为480MPa，屈服强度为260MPa，断后伸长率为25%。
5.各成分含量和配料比例皆指质量分数。
