配料实例707

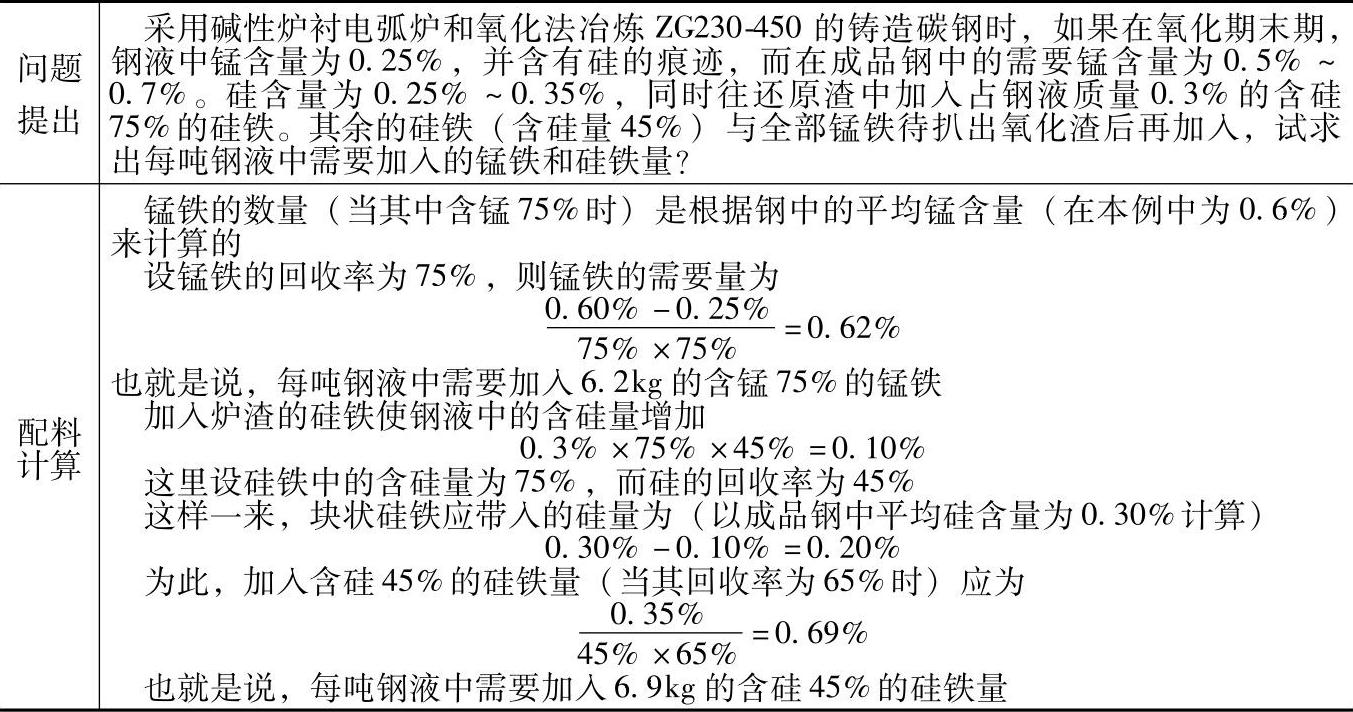

表2.1-12 ZG230-450的铸造碳钢配料

注：1.采用碱性炉衬电弧炉和氧化冶炼时，还原期临开始时的硅含量实际上等于零，因此应当往钢液和炉渣内加硅铁以保证硅含量。当往钢液中加入大量的合金附加物（如铬铁）时，也应计算其中的硅含量。假若合金钢中须大量加硅时，则应在出钢前10～15min将硅铁加于已脱氧的钢液中。还原期临开始时的锰含量可由在扒氧化渣之前所取试样分析结果来确定。附加锰铁可使锰含量达到必要的数值。如果锰的加入是作合金之用，那么锰铁应在钢液部分脱氧之后加入。锰铁和硅铁中的锰硅回收率见表2.1-13。

2.各成分含量和配料比例皆指质量分数。

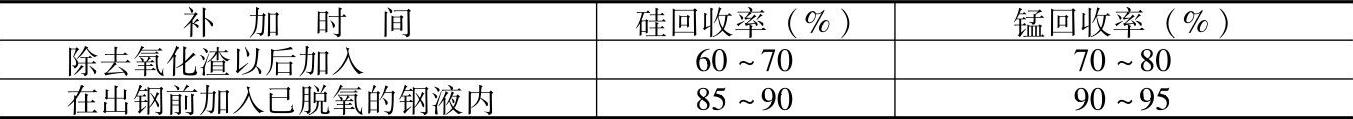

表2.1-13 例707中的锰铁和硅铁中的锰硅回收率
