配料实例718

配料实例718

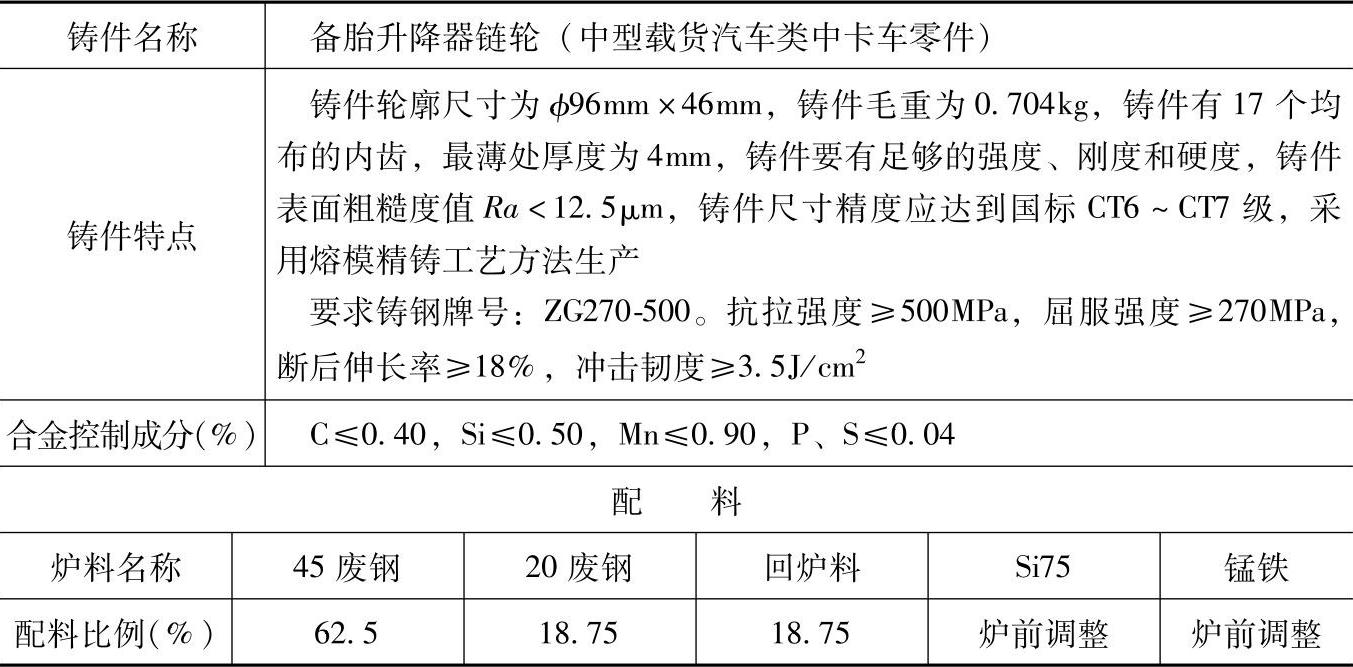

表2.1-22 ZG270-500的铸造碳钢配料

注：1.采用熔炼炉类型：中频感应电炉，熔化率为0.5t/h，炉内碳烧损率5%～15%、锰烧损率10%～20%。

2.对炉料块度要求：

圆钢：直径≤60mm，长度≤400mm。

直径>60mm，长度≤200mm。

方钢：边长≤50mm，长度≤400mm。

边长>50mm，长度<200mm。

边角余料：断面尺寸<160mm×160mm，厚度3～20mm。

不规则形状废钢：尺寸<120mm×120mm×120mm。

脱氧剂块度：10～25mm。

3.配料比例计算：

式中 X——需补加的合金质量；

G——炉料质量；

B——各种炉料代入元素的总质量；

E——合金的元素含量（%）；

K——元素的计算成分（%）；

K_液——钢液中的元素成分（%）；

r——元素的烧损率（%）。

4.根据炉前报告调整成分，并脱氧。脱氧剂加入时的温度：小铸件为1570～1590℃；大铸件为1550～1570℃。

合金加入顺序：锰铁—硅铁—铝—硅钙。

5.钢液化学成分（%）：C0.34～0.40，Si0.25～0.40，Mn0.55～0.75，P≤0.03，S≤0.03。

6.各成分含量和配料比例皆指质量分数。
