配料实例741

表2.1-41 含高C的铸造碳钢配料

（续）

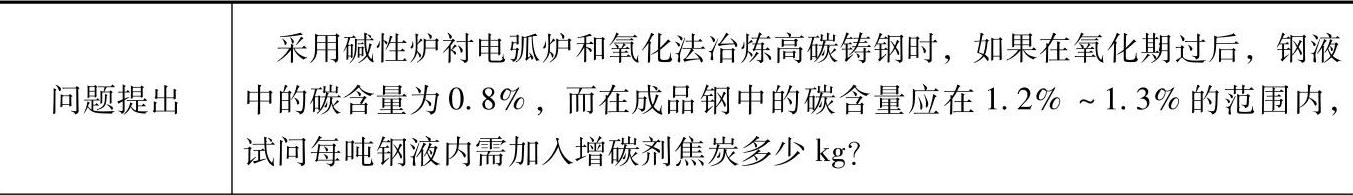

注：1.采用碱性炉衬电弧炉和氧化法冶炼时，通常在还原期，不需使钢液额外增碳就能获得必要的碳含量。因为额外增碳会延长熔炼时间，并且损害钢的质量，为在氧化期也避免增碳，应作如下安排：在还原期开始时钢液中的碳含量应低于平均规定值，所低的数量应等于炉渣、电极和加入的附加物使钢液所增的碳量。然而，在熔炼高碳钢时，钢液的增碳是有完全必要的。假若得知在还原期开始前必须增碳时，那么除去氧化渣以后应立即将焦炭块或碎电极加于钢液中进行增碳，生铁块也可用来增碳，但只有在钢液中需要增加的碳含量不大（0.05%～0.10%）时方可采用，否则钢液会因加入大量的生铁而急骤降温。由于增碳剂的性能不同，所增的碳量也就不同：电极碎块的增碳量为70%～80%、焦炭碎块的增碳量为50%～70%、无烟煤块的增碳量为50%～75%、生铁块的增碳量为100%。

2.各成分含量和配料比例皆指质量分数。
