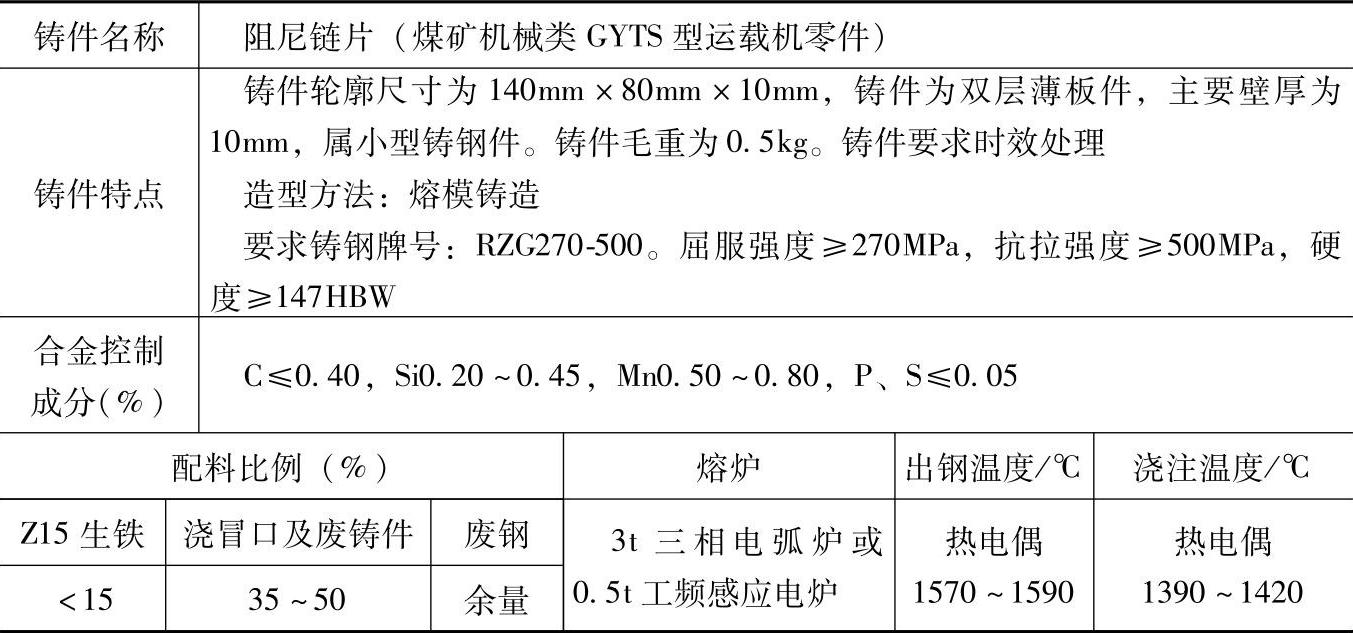

表2.1-43 RZG270-500的熔模铸造碳钢配料
注：1.采用熔炼炉类型：0.5t工频感应电炉，酸性炉衬。
2.出钢前7～10min，注意调整Si、Mn含量及加入的RE量。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于要求熔模铸造碳钢RZG270-500的各种型号电机车中的机架、联轴节和运载机中的杆件、夹具件等。
