配料实例751

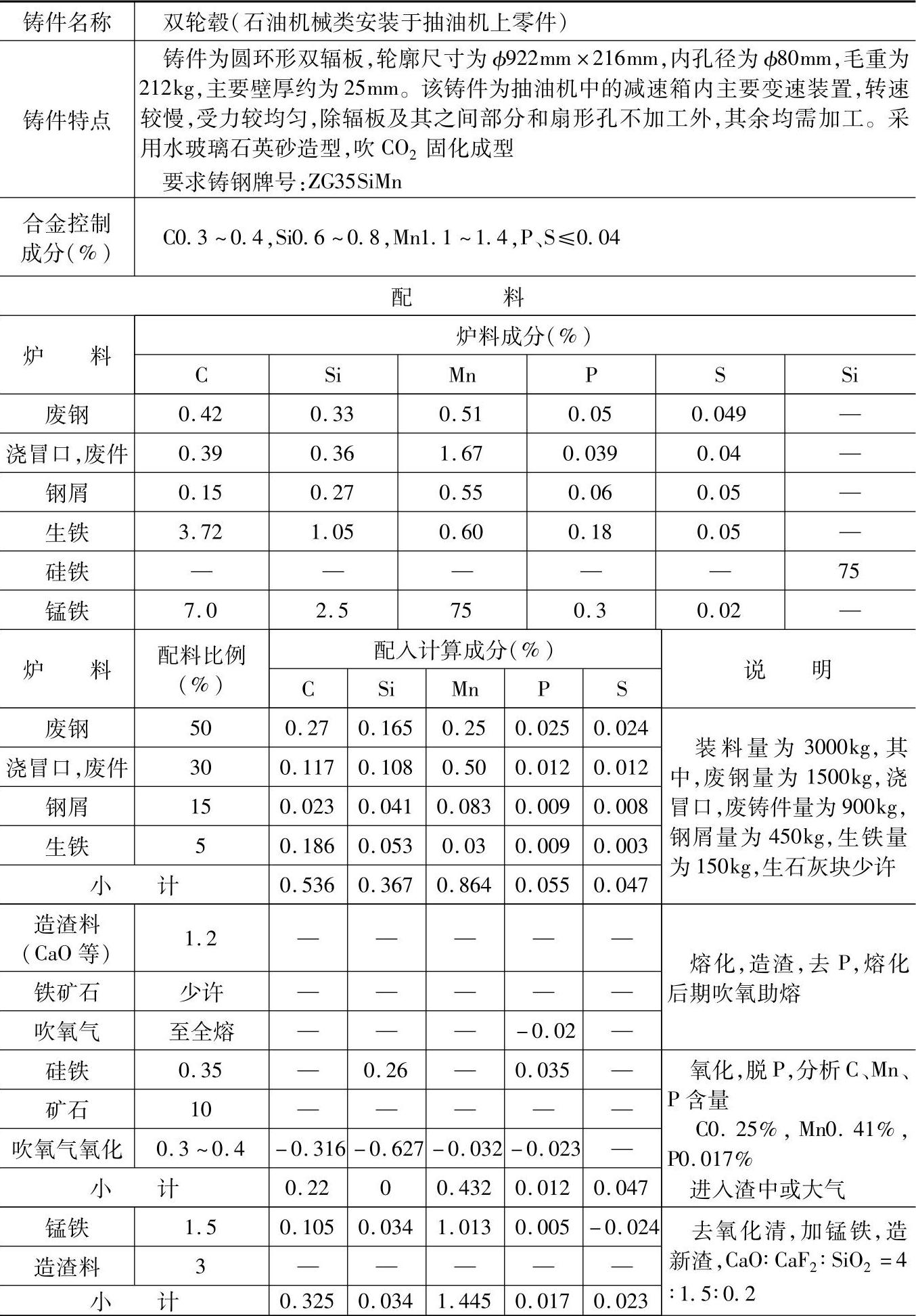

表2.2-5 ZG35SiMn的铸造硅锰钢配料

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相电弧炉，碱性炉衬，采用氧化法冶炼。

2.配料：炉料中的钢铁料均来自通化市锅炉容器厂，而合金元素为通化、吉林铁合金厂所生产的合金，造渣料、氧化剂、还原剂均为通化市厂、矿生产。

3.炉前：采用三相电弧炉，镁砂与氯化镁捣固的碱性炉衬，采用氧化法冶炼，并吹氧助熔，氧化。冶炼中既用肉眼观察炉况，又有炉前化验相配合，从而掌握炉况，调节炉况，使钢液、炉渣、温度等在各个时期达到预期目的和要求，最后进行终脱氧，出钢，浇注。

4.检测结果：

力学性能：正火后抗拉强度为688MPa，为铸件试棒试验值。

5.各成分含量和配料比例皆指质量分数。

6.适合本配料的还有链轮毂、大、小齿轮、轮缘、拐座等铸件。
