配料实例753

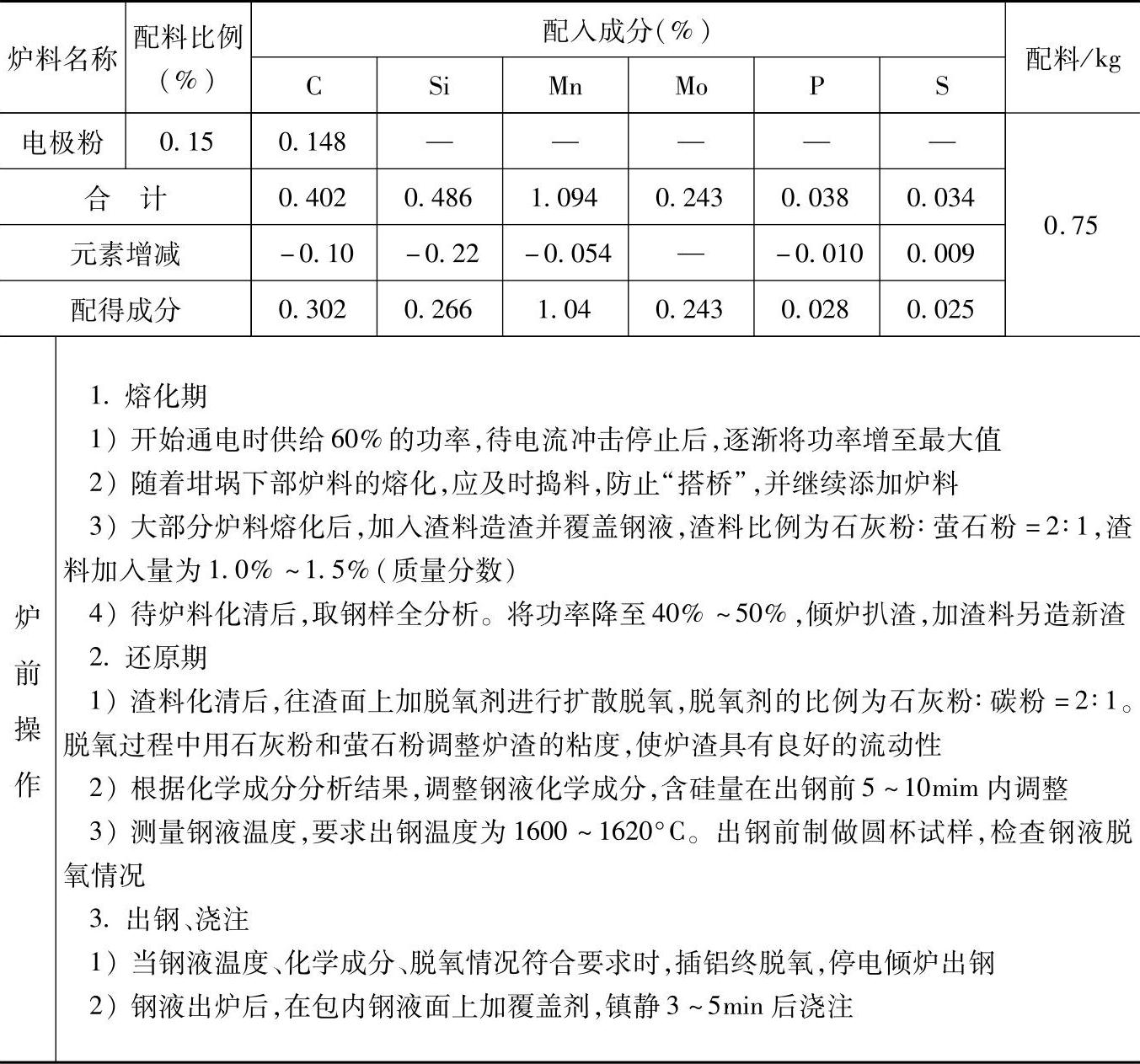

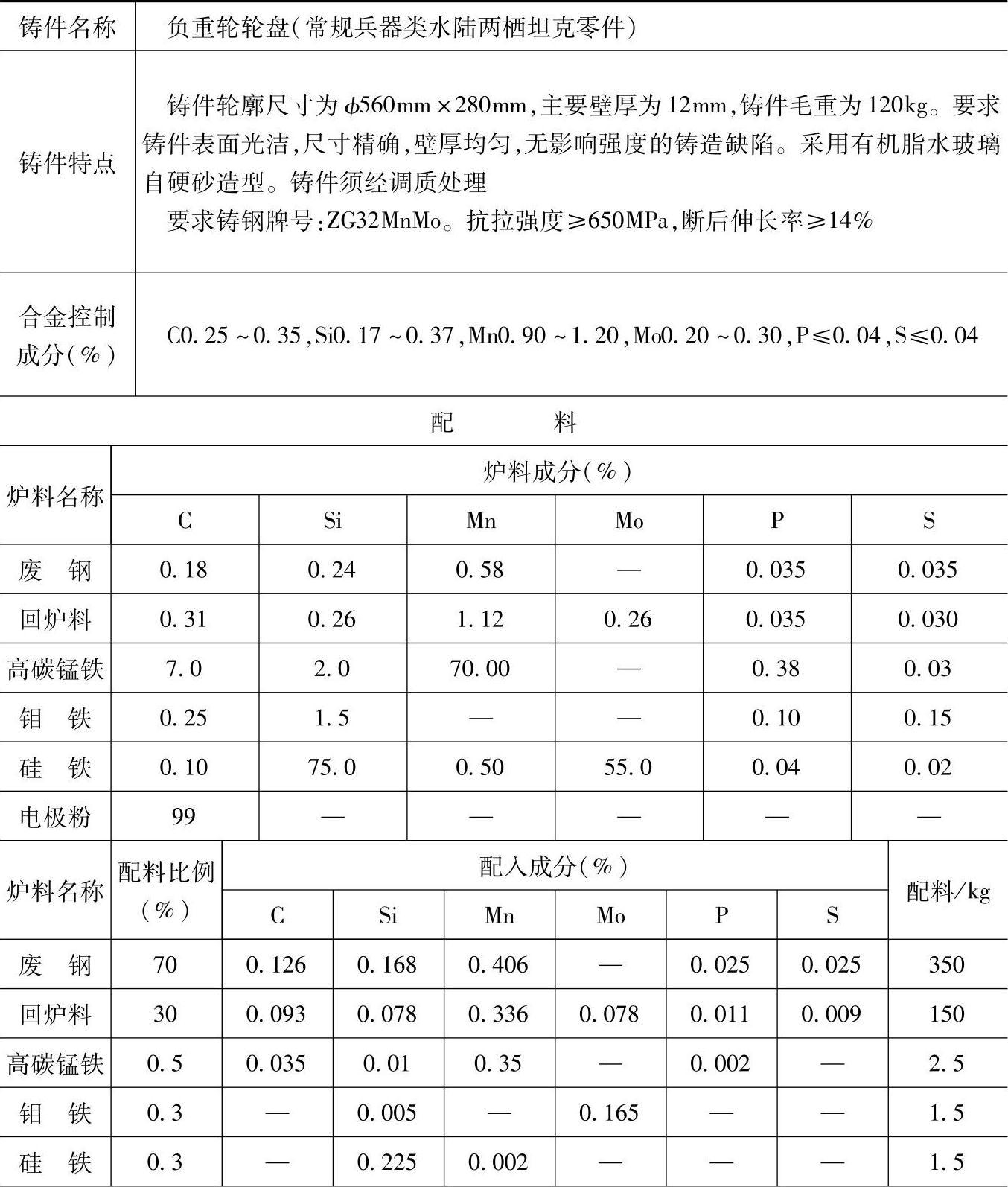

表2.2-7 ZG32MnMo的铸造锰钼钢配料

（续）

注：1.采用GW—0.5型碱性炉衬中频感应电炉和不氧化法熔炼。

2.配料时，应保证炉料含碳量在规格成分的下限，磷含量应控制在0.06%以下，硫含量应控制在0.05%以下。铁合金应烘烤至暗红色，渣料应烘干去除水分。

3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1600～1620°C，浇注温度为1540～1560°C。

4.力学性能检测结果：经调质处理后，抗拉强度为680MPa，断后伸长率为16%。

5.各成分含量和配料比例皆指质量分数。

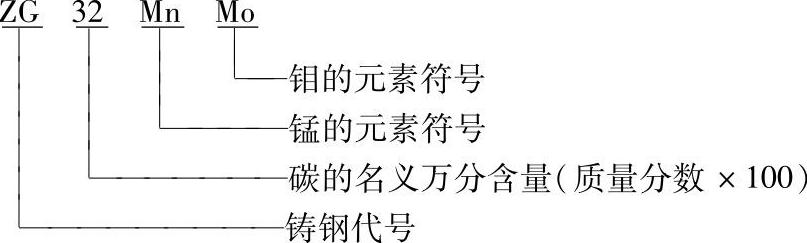

6.ZG32MnMo的主要含义如下：
